復合式排氣閥安裝方式

對幾款復合式排氣閥的結構、種類和安裝應用等方面進行了分析。包括老型、新型、污水型復合式排氣閥，及管道存氣位置和排氣閥安裝位置。
 水廠由高程水源埋地管引水，水廠送水泵出口及送 配水管線，為提高供水效率，防止管線因負壓造成破壞，應裝設復合式排氣閥。



復合式排氣閥與普通排氣閥的性能比較
    普通排氣閥主要由浮球直接密封，排氣面積大，排氣量也大。當液體 進入閥體后，液面上升，在浮力的作用下浮球隨之上 升，關閉主閥。一旦浮球被推起，只要管道內仍有壓力，即使再有氣體產生，浮球也不會落下，因此無法二 次排除管道內聚集的氣體。



老型復合式排氣閥

    老型復合式排氣閥具有大排量排氣和微排量排氣功能，老型復合式排氣閥是比較合理的排氣閥。老型復合式排氣閥完全依靠液體的浮力作用啟閉閥門，不受高速氣流的影響，但它仍然存在結構弊端。既然是杠桿就 必然加大閥體的體積，閥瓣關閉行程短，排氣面積極小。多連桿機構的排氣閥，但仍然不能解決閥 瓣關閉行程短這個缺陷，大口徑排氣閥顯得尤為突出。因此老型復合式排氣閥多用于小口徑的排氣閥設計， 而且成本較高。



新型復合式排氣閥

    新型復合式排氣閥是排氣量大、吸氣性能好、大量排氣時，浮球抗吸起壓力高、水密封壓力適用范圍廣的排氣閥。 閥瓣所受的合力依然向下，當液面上升，通過浮力推動浮球和閥瓣上升，主閥關閉。當管道內聚集的氣體 進入排氣閥時，浮球下落，打開微量排氣閥，排出氣體，該閥反應靈敏。



污水復合式排氣閥

    污水復合式排氣閥原理與其他排氣閥一樣，只是結構略作改動，杠桿機構稍有改進,這樣把浮球控制在下部，使污物只 能在閥體下部污物不會纏繞上部排氣口上，不會影響密封性能。



復合式排氣閥的安裝方式
    排氣閥的安裝位置直接影響著排氣效果和管道的運行狀態。設計人員在設計時，往往局限于局部最高點，其實排氣閥的安裝位置有多種，只有對整個管道綜合考慮，才能使排氣效果達到最佳。 在管網中，正確合理的安裝排氣閥尤為重要。

    復合式排氣閥典型安裝

微量排氣閥,ARVX微量排氣閥在一般情況下，水中約含2VOL%的溶解空氣，在輸水過程中，這些空氣由水中不斷地釋放出來，聚集在管線的高點處，形成空氣袋（AIR POCKET）使輸水變得困難，系統的輸水能力可因此下降約5-15%。此微量排氣閥主要功能就是排除這2VOL%的溶解空氣，并適合裝置于高層建筑、廠區內配管、小型泵站用以保護或改善系統的輸水效率及節約能源。

微量排氣閥結構
微量排氣閥為一類似橢圓形閥體，內部所有零件包括浮球、杠桿、杠架、閥座等均為304不銹鋼，內部使用標準排氣孔徑1/16，適合用于PN16工作壓力環境。

微量排氣閥選型
工程設計中，應根據具體的現場情況選用各種類型的排氣閥，對局部最高點需安裝復合式排氣閥;對于長距離水平管段、長距離無折點下降管段宜安裝復合式排氣閥或微量排氣閥；對于下降坡度變大點、上升坡度變小點宜選用微量排氣閥，當需要真空保護時，應選用復合式排氣閥；對于長距離無折點上升管段可選用高速排氣/吸閥或復合式排氣閥。

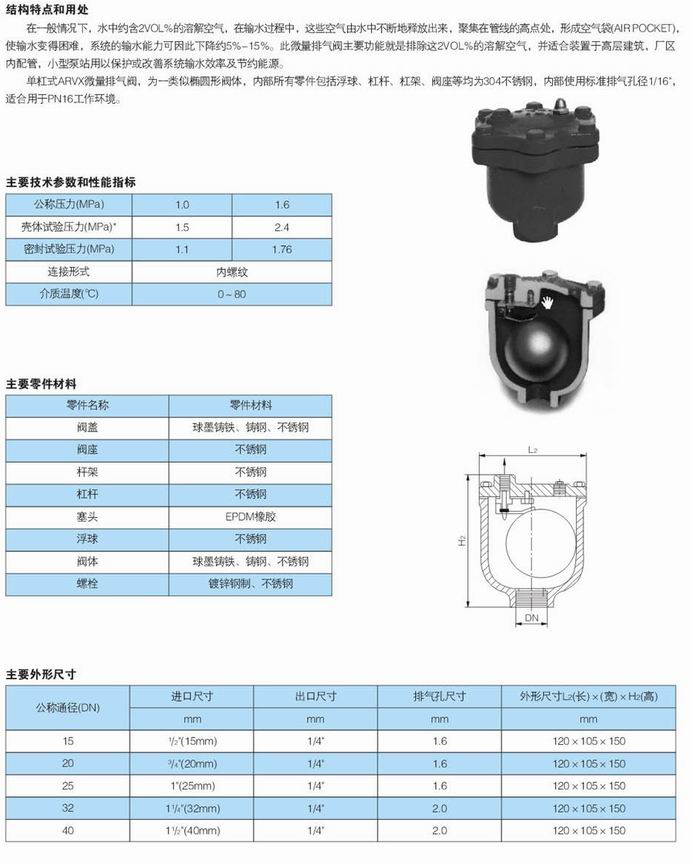

微量排氣閥,ARVX微量排氣閥尺寸結構圖:
