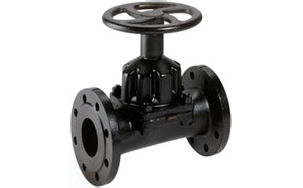

襯膠隔膜閥,堰式襯膠隔膜閥,往復式襯膠隔膜閥,直通式隔膜閥沒有堰，流體在閥門內腔直流，基于這一特點，它特別適用于某些粘性流體、水泥漿以及沉淀性流體。直通式隔膜閥相對于堰式隔膜閥來說，隔膜的行程較長。因此，這種結構使隔膜選擇合成橡膠材料的范圍受到了限制。

直通式隔膜閥的流體通道是直的，因此流體損失更小，磨損更小。在低壓時增加了隔膜偏轉和應力，但也導致了低的壓力額定值。

襯膠隔膜閥只需用小的操作力和較短的隔膜行程即可啟閉閥門，因此減少了隔膜的擾變量，延長了隔膜的壽命，減少了維修和停機時間，降低了生產成本，是使用.為廣泛的隔膜閥。

根據適用介質的不同，襯膠隔膜閥的閥體可采用不同的橡膠，隔膜的材料橡膠或者帶有合成橡膠襯里的PTFE。隔膜與承壓套相連，承壓套再與帶螺紋的閥桿相連，關閉閥門時，隔膜被壓下，與閥體堰形構造密封，或者與閥門內腔輪廓密封，或者與閥體內的某一部位密封，這取決于內部結構設計。

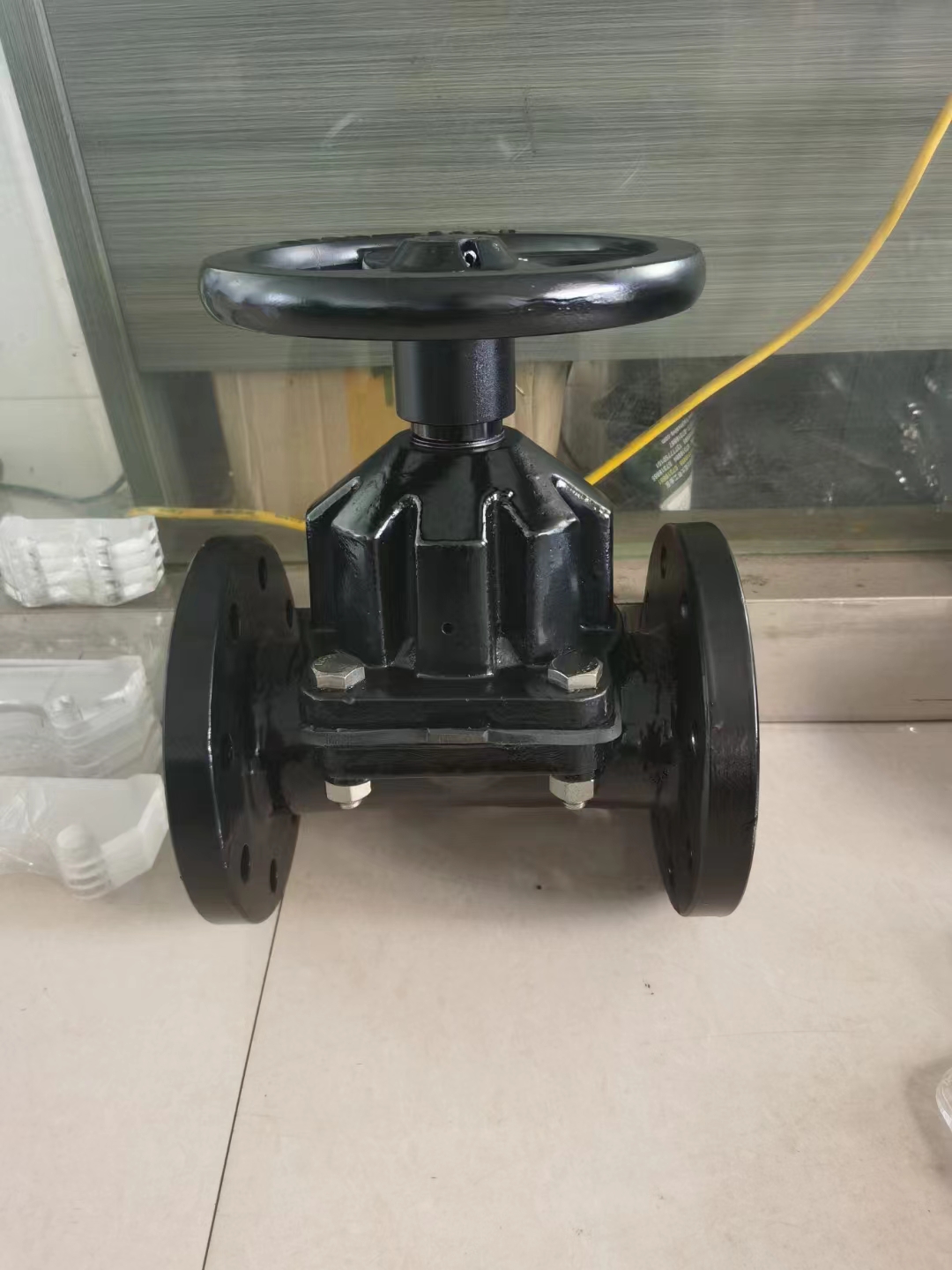

襯膠隔膜閥結構特點

1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失��；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。
襯膠隔膜閥型號編制

手動	G41J(堰式)	手動	G641J(往復式)
	G41F5(堰式)		G641F5(往復式)
	G45J(直流式)		G6B41F(常閉式)
	G45F5(直流式)		G6B41F5(常閉式)
電動	G9B41J(防爆式)	電動	G941J(普通型)
電動	G9B41F5(防爆式)	電動	G941F5(普通型)

襯膠隔膜閥標準規范

遵循規范	STANDARD
設計與制造	GB12239
結構長度	GB1221/JB1688
法蘭尺寸	JB78/JB79(GB　HG　SH)
壓力試驗	GB/T13927
標簽	GB12220
供貨	GB/T12252

襯膠隔膜閥零部件材料

序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體、閥蓋、閥瓣	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥桿	35	1Cr13	1Cr18Ni19Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里層	FEP（F46） PFA PCTFE（F3）
4	隔膜	FEP（F46）/CR（氟丁橡膠） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡膠）
5	閥桿螺母	ZCuAL10Fe3 ZCuAL10Fe3
6	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti	1Cr17Ni9Ti
7	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
8	手輪	HT200	HT200	WCC	WCC	WCC	WCC

襯膠隔膜閥主要外形尺寸

型號	公稱通徑DN(mm)	尺寸（㎜）
型號	公稱通徑DN(mm)	L	D	D1	D0	Z-φd	H	H1	H2	H3	重量 (㎏)
G41J10	15	125	95	65	120	4-φ14	-	-	-	-	3.8
	20	135	105	75	120	4-φ14	-	-	-	-	4.2
	25	145	115	85	120	4-φ14	121	135	-	-	4.5
	32	160	1135	100	120	4-φ18	132	150	-	-	7
	40	180	145	110	140	4-φ18	156	176	-	-	9
	50	210	160	125	140	4-φ18	169	195	-	-	12
	65	250	180	145	200	4-φ18	202	236	-	-	18
	80	300	195	160	200	4-φ18	216	256	-	-	24.5
	100	350	215	180	280	8-φ18	270	322	-	-	38.5
	125	400	245	210	320	8-φ18	338	406	-	-	60
	150	460	280	240	320	8-φ23	384	464	-	-	82
G41J	200	570	335	295	400	8-φ23	518	638	-	-	149
	250	680	390	350	500	12-φ23	598	734	-	-	240
	300	790	440	400	560	12-φ23	698	778	-	-	350
	350	900	500	460	560	16-φ23	723	883	-	-	392
	400	1000	565	515	640	16-φ25	868	1078	-	-	585
G45J-10	32	180	135	100	120	4-φ18	-	-	-	-	7
	40	180	145	110	140	4-φ18	-	-	203	216	8.5
	50	210	160	125	140	4-φ18	-	-	213	229	14
	65	250	180	145	200	4-φ18	-	-	248	268	18
	80	300	195	160	200	4-φ18	-	-	281	305	30
	100	350	215	180	280	8-φ18	-	-	332	362	43
	125	400	245	210	320	8-φ18	-	-	-	-	67
	150	460	280	240	320	8-φ23	-	-	450	496	80
	200	570	335	295	400	8-φ23	-	-	594	654	150.2
	250	680	390	350	500	12-φ23	-	-	695	771	238

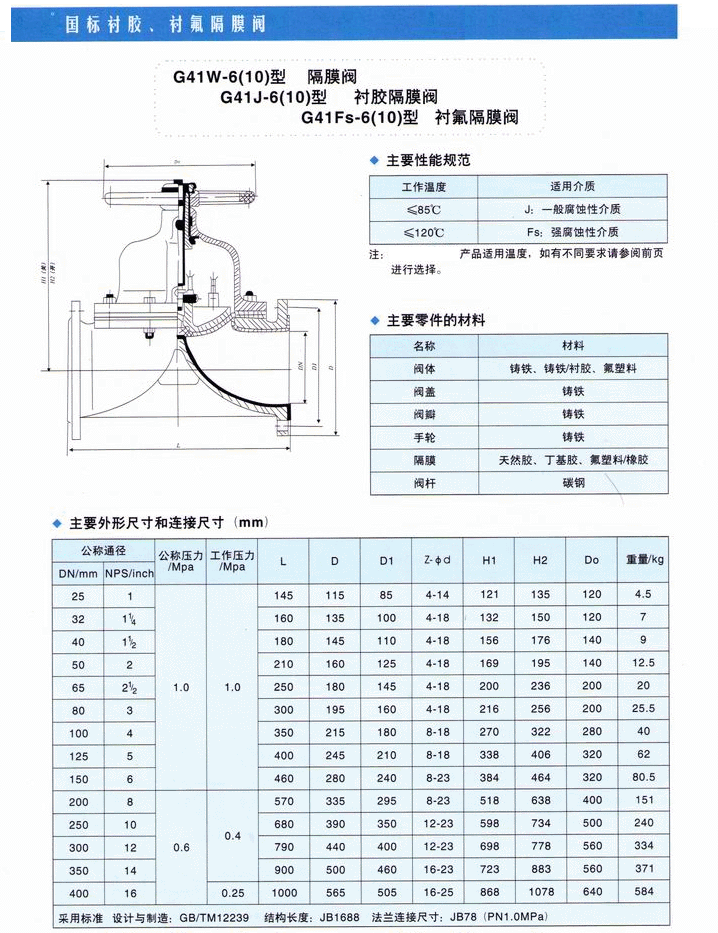

襯膠隔膜閥參數尺寸結構圖:

襯膠隔膜閥參數尺寸結構圖:
