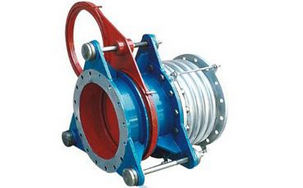

F43CX手動扇形盲板閥特點:
扇形盲板閥,F43CX扇形盲板閥又名手動眼鏡閥、翻板閥、扇形閥，為長結構系列，在右閥體上設有伸縮器，用于較長管路中（注：不能作為管路的補償器），可以補償閥門啟閉過程中產生的閥體軸向位移，減小閥門的啟閉力矩。根據大口徑閥門的特點，閥體設計成三角形結構，加強了閥門的整體剛性。橡膠密封圈分別安裝在左、右閥體上。
動扇形盲板閥性能參數:
公稱壓力MPa
| 0.25
| 0.15
| 0.10
| 0.05
|
密封試驗壓力MPa
| 0.275
| 0.165
| 0.11
| 0.055
|
強度試驗壓力MPa
| 0.40
| 0.225
| 0.15
| 0.075
|
適用溫度℃
| 丁腈橡膠
| 硅橡膠
| 氟橡膠
|
＜120
| ＜250
| ＜300
|
適用介質
| 煤氣等有毒、有害、易燃?xì)怏w
|
采用標準
| 連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
|
主要零部件材料
| 閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠
|

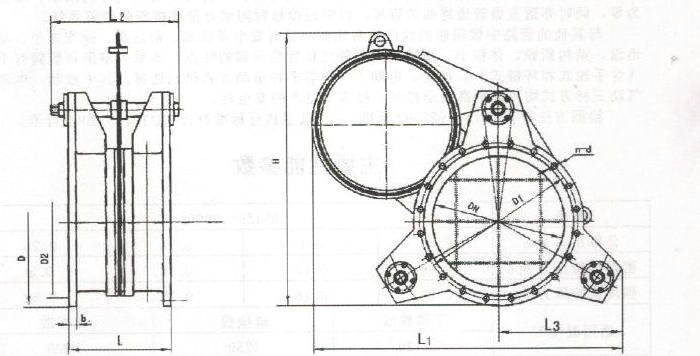

F43CX扇形盲板閥外形連接尺寸結構圖:
DN
| D
| D1
| b
| n-φd
| 長系列 L
|
200
| 320
| 280
| 14
| 8-φ18
| 500
|
250
| 375
| 335
| 14
| 12-φ18
| 500
|
300
| 440
| 395
| 16
| 12-φ22
| 500
|
350
| 490
| 445
| 16
| 12-φ22
| 500
|
400
| 540
| 495
| 16
| 16-φ22
| 600
|
450
| 595
| 550
| 20
| 16-φ22
| 600
|
500
| 645
| 600
| 20
| 20-φ22
| 600
|
600
| 755
| 705
| 20
| 20-φ26
| 600
|
700
| 860
| 810
| 20
| 24-φ26
| 600
|
800
| 975
| 920
| 22
| 24-φ30
| 600
|
900
| 1075
| 1020
| 22
| 24-φ30
| 630
|
1000
| 1175
| 1120
| 22
| 28-φ30
| 630
|
1200
| 1375
| 1320
| 22
| 32-φ30
| 750
|
1400
| 1575
| 1520
| 26
| 36-φ30
| 750
|
1500
| 1675
| 1620
| 26
| 36-φ30
| 750
|
1600
| 1790
| 1730
| 26
| 40-φ30
| 750
|
1800
| 1990
| 1930
| 26
| 44-φ30
| 750
|
2000
| 2190
| 2130
| 26
| 48-φ30
| 750
|
