產品名稱

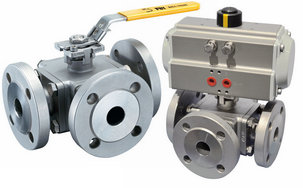

| 進口三通球閥,電動三通球閥,氣動三通球閥-美國Buhre品牌（布雷爾）
|
規格范圍
| DN15-DN300
|
溫度范圍
| -20℃≈200℃
|
壓力范圍
| 1.6MPa-16MPa
|
閥體材質
| SS304/SS316
|
閥桿材質
| SS304/SS316
|
閥蓋材質
| SS304/SS316
|
閥芯材質
| SS304/SS316
|
連接方式
|
法蘭連接/螺紋連接/焊接
|
適用范圍
| 水、油品、蒸汽、氣體、燃?xì)饧澳承┓歉g性液體 |

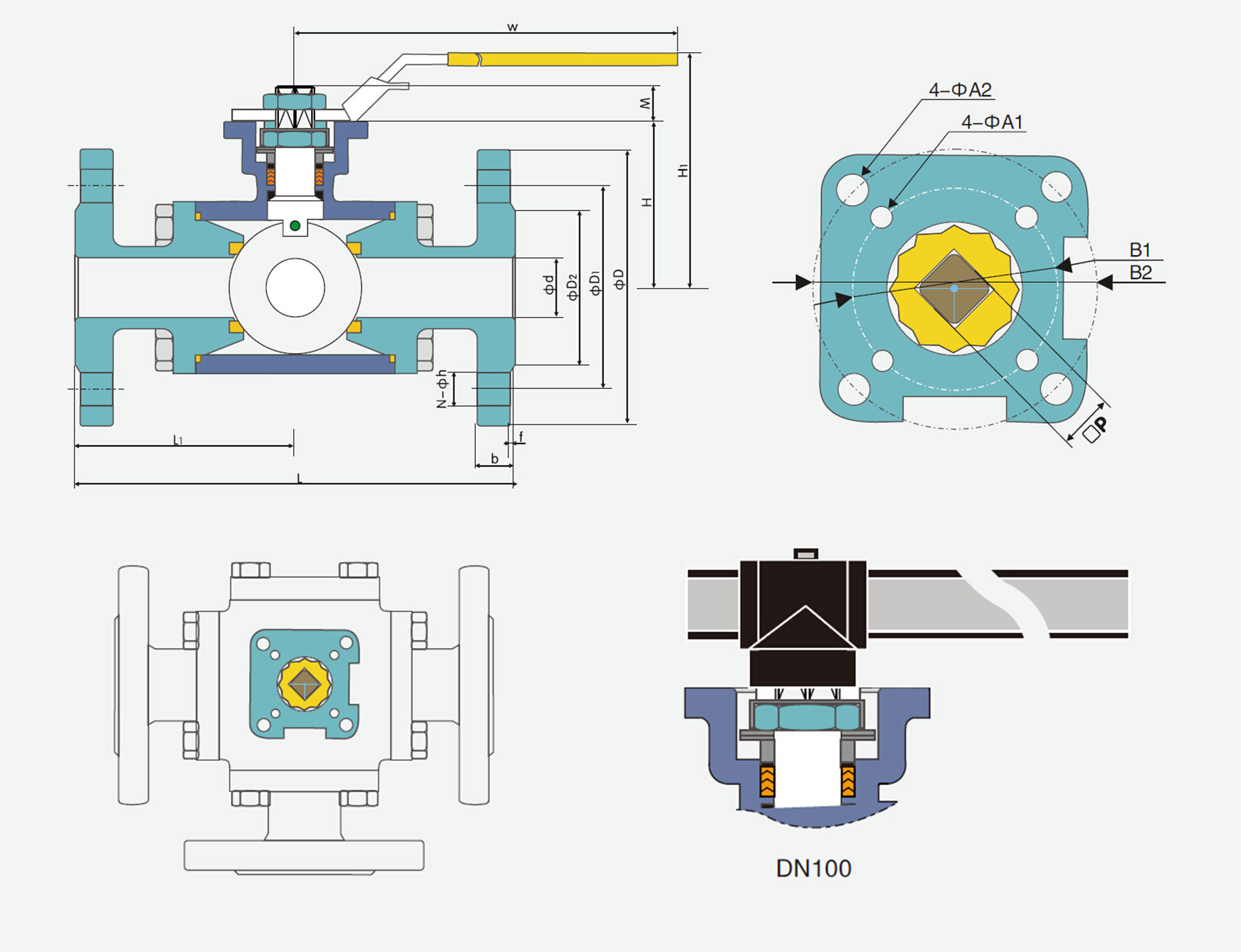

進口三通球閥主要外型及連接尺寸表 GB series dimension table
PN1.6MPa
公稱通徑 DN(mm) | L | L1 | D | D1 | D2 | D6 | b | f | f1 | N-Φh | W | M | H | H1 | P | ΦA(chǔ)1 | ΦA(chǔ)2 | B1 | B2 |
15 | 150 | 75 | 95 | 65 | 45 | - | 14 | 2 | - | 4-14 | 135.0 | 9.0 | 53.0 | 83.0 | 9.0 | 6.0 | 6.0 | 36.0 | 42.0 |
20 | 160 | 80 | 105 | 75 | 58 | - | 14 | 2 | - | 4-14 | 135.0 | 9.0 | 58.5 | 88.5 | 9.0 | 6.0 | 6.0 | 36.0 | 42.0 |
25 | 180 | 90 | 115 | 85 | 65 | - | 14 | 2 | - | 4-14 | 170.0 | 11.0 | 70.0 | 104.0 | 11.0 | 6.0 | 7.0 | 42.0 | 50.0 |
32 | 200 | 100 | 135 | 100 | 78 | - | 16 | 2 | - | 4-18 | 170.0 | 11.0 | 77.5 | 111.5 | 11.0 | 6.0 | 7.0 | 42.0 | 50.0 |
40 | 220 | 110 | 150 | 110 | 85 | - | 16 | 3 | - | 4-18 | 200.0 | 14.0 | 86.5 | 120.5 | 14.0 | 7.0 | 9.0 | 50.0 | 70.0 |
50 | 240 | 120 | 160 | 125 | 100 | - | 16 | 3 | - | 4-18 | 200.0 | 14.0 | 92.0 | 126.0 | 14.0 | 7.0 | 9.0 | 50.0 | 70.0 |
65 | 260 | 130 | 180 | 145 | 120 | - | 18 | 3 | - | 4-18 | 300.0 | 17.0 | 107.0 | 155.0 | 17.0 | 9.0 | 11.0 | 70.0 | 102.0 |
80 | 280 | 140 | 195 | 160 | 135 | - | 20 | 3 | - | 8-18 | 300.0 | 17.0 | 119.0 | 167.0 | 17.0 | 9.0 | 11.0 | 70.0 | 102.0 |
100 | 320 | 160 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 400.0 | 22.0 | 150.0 | 214.0 | 22.0 | - | 11.0 | - | 102.0 |
PN2.5MPa
公稱通徑 DN(mm) | L | L1 | D | D1 | D2 | D6 | b | f | f1 | N-Φh | W | M | H | H1 | P | ΦA(chǔ)1 | ΦA(chǔ)2 | B1 | B2 |
15 | 150 | 75 | 95 | 65 | 45 | - | 14 | 2 | - | 4-14 | 135.0 | 9.0 | 53.0 | 83.0 | 9.0 | 6.0 | 6.0 | 36.0 | 42.0 |
20 | 160 | 80 | 105 | 75 | 58 | - | 14 | 2 | - | 4-14 | 135.0 | 9.0 | 58.5 | 88.5 | 9.0 | 6.0 | 6.0 | 36.0 | 42.0 |
25 | 180 | 90 | 115 | 85 | 65 | - | 16 | 2 | - | 4-14 | 170.0 | 11.0 | 70.0 | 104.0 | 11.0 | 6.0 | 7.0 | 42.0 | 50.0 |
32 | 200 | 100 | 135 | 100 | 78 | - | 18 | 2 | - | 4-18 | 170.0 | 11.0 | 77.5 | 111.5 | 11.0 | 6.0 | 7.0 | 42.0 | 50.0 |
40 | 220 | 110 | 145 | 110 | 85 | - | 18 | 3 | - | 4-18 | 200.0 | 14.0 | 86.5 | 120.5 | 14.0 | 7.0 | 9.0 | 50.0 | 70.0 |
50 | 240 | 120 | 160 | 125 | 100 | - | 20 | 3 | - | 4-18 | 200.0 | 14.0 | 92.0 | 126.0 | 14.0 | 7.0 | 9.0 | 50.0 | 70.0 |
65 | 260 | 130 | 180 | 145 | 120 | - | 22 | 3 | - | 8-18 | 300.0 | 17.0 | 107.0 | 155.0 | 17.0 | 9.0 | 11.0 | 70.0 | 102.0 |
80 | 280 | 140 | 195 | 160 | 135 | - | 22 | 3 | - | 8-18 | 300.0 | 17.0 | 119.0 | 167.0 | 17.0 | 9.0 | 11.0 | 70.0 | 102.0 |
100 | 320 | 160 | 230 | 190 | 160 | - | 24 | 3 | - | 8-23 | 400.0 | 22.0 | 150.0 | 214.0 | 22.0 | - | 11.0 | - | 102.0 |
PN4.0MPa
公稱通徑 DN(mm) | L | L1 | D | D1 | D2 | D6 | b | f | f1 | N-Φh | W | M | H | H1 | P | ΦA(chǔ)1 | ΦA(chǔ)2 | B1 | B2 |
15 | 150 | 75 | 95 | 65 | 45 | - | 14 | 2 | - | 4-14 | 135.0 | 9.0 | 53.0 | 83.0 | 9.0 | 6.0 | 66.0 | 36.0 | 42.0 |
20 | 160 | 80 | 105 | 75 | 58 | - | 14 | 2 | - | 4-14 | 135.0 | 9.0 | 58.5 | 88.5 | 9.0 | 6.0 | 6.0 | 36.0 | 42.0 |
25 | 180 | 90 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-14 | 170.0 | 11.0 | 70.0 | 104.0 | 11.0 | 6.0 | 7.0 | 42.0 | 50.0 |
32 | 200 | 100 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 170.0 | 11.0 | 77.5 | 111.5 | 11.0 | 6.0 | 7.0 | 42.0 | 50.0 |
40 | 220 | 110 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-18 | 200.0 | 14.0 | 86.5 | 120.5 | 14.0 | 7.0 | 9.0 | 50.0 | 70.0 |
50 | 240 | 120 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 200.0 | 14.0 | 92.0 | 126.0 | 14.0 | 7.0 | 9.0 | 50.0 | 70.0 |
65 | 260 | 130 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-18 | 300.0 | 17.0 | 107.0 | 155.0 | 17.0 | 9.0 | 11.0 | 70.0 | 102.0 |
80 | 280 | 140 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-18 | 300.0 | 17.0 | 119.0 | 167.0 | 17.0 | 9.0 | 11.0 | 70.0 | 102.0 |
100 | 320 | 160 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-23 | 400.0 | 22.0 | 150.0 | 214.0 | 22.0 | - | 11.0 | - | 102.0 |
閥門類型：根據管路系統設計的需要等因素決定采用何種閥門。
閥門傳動：根據操作要求如手動、電動、氣動、液動、自動等。
閥門材料：根據其使用工況按照介質、溫度、壓力等來做決定。
閥門連接：根據連接要求如螺紋、法蘭、焊接、對夾、卡箍等。
閥門標準：根據該閥門執行的設計標準:GB、API、ANSI、BS等。
閥門知識：閥門是用以控制流體流量、壓力和流向的裝置。
進口主要產品有:低溫閥,球閥,蝶閥,閘閥,截止閥,止回閥,調節閥,電磁閥,安全閥,疏水閥 旋塞閥,隔膜閥,針型閥,減壓閥,呼吸閥,阻火器,平衡閥,角座閥,排氣閥,過濾器等系列產品。
訂貨流程
- 客戶采購清單請傳真至 021-60714833，或來電咨詢 021-31263381。
- 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
- 具體商定：交貨期、特殊要求等事宜。
訂貨須知
- 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
- 結構長度
- 連接形式
- 公稱直徑、全通徑、縮徑、管道尺寸
- 運用介質及溫度、壓力范圍
- 實驗、檢驗標準及其他要求
- 本場可根據客戶特殊要求配置各類驅動裝置。
- 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
