高溫高壓截止閥產品介紹：
J61Y/J961Y/J962Y/J561Y高溫高壓焊接截止閥結構形式與用途:
1,操作傳動方式有:手動、正、傘齒輪傳動、電動、氣動等.訂貨時請注明傳動方式。
2、焊接連接的截止閥適用于公稱壓力PN1.6-32MPa，及 P54/100V-P57/170V，工作溫度≤540℃(其中P57/170V工作溫度570℃)的石油、化工、火力電站、水力各種系統的管路上，切斷和接通管路介質。適用介質為:水、蒸汽、油品、酸性介質等。
3、符合國內外標準的要求，閥門中腔采用壓力自緊式密封結構，支管兩端為焊接結構，焊接坡口可按標準或用戶要求配接，密封可靠、性能好、造型美觀。
4、閥瓣、閥座密封面用我鐵基合金或司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
5、閥桿經調質及表面氮化處理，有好的抗摩擦性和抗腐蝕性，閥門在運行時開啟不經閥桿外漏，同時可更換閥桿調料。
6、中大口徑可采用內旁通結構并設置滾動軸承與推力軸承、開關靈活，啟閉輕松。
7、電動截止閥配有Dzw系列閥門電動裝置，具有殼體小，重量輕，功能全，外形美觀等特點，并可與程控電腦配套使用.
程控電腦配套使用，也可按用戶要求選配電動裝置。
高溫高壓截止閥制造驗收技術標準
1、制造驗收技術條件按JB/T3595或E101的規定。
2、閥門結構長度按ANSI B16.10或E101的規定。
3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。

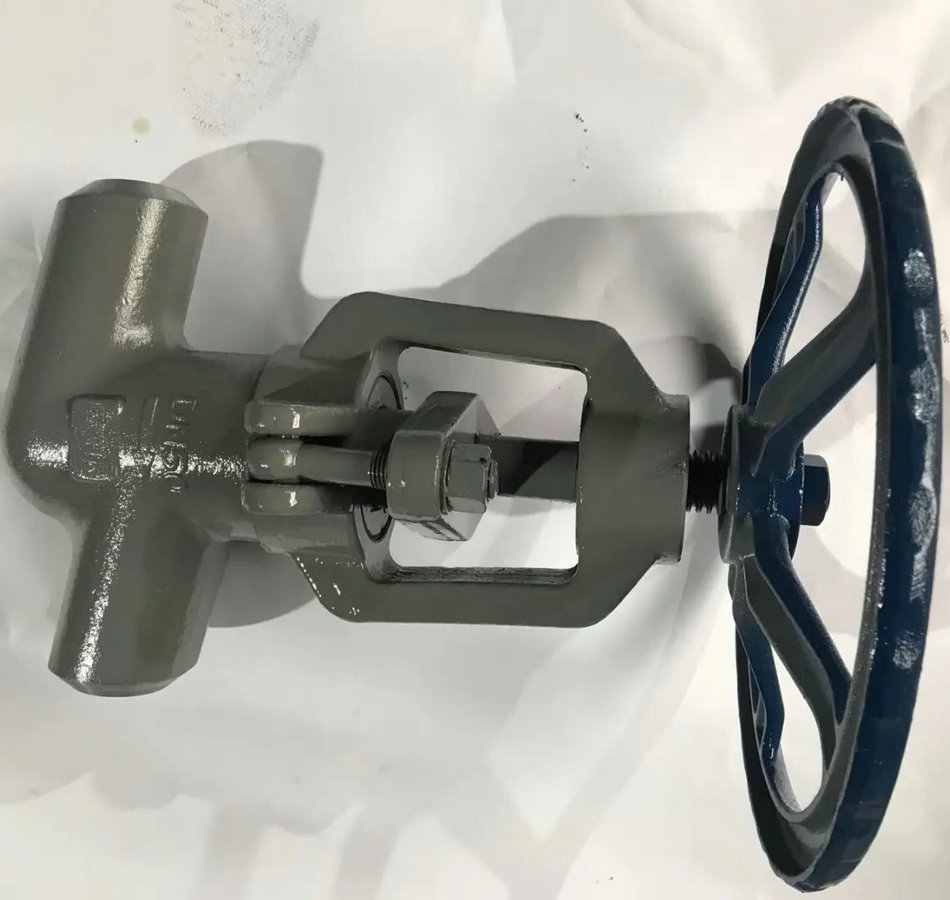

高溫高壓截止閥實物圖片

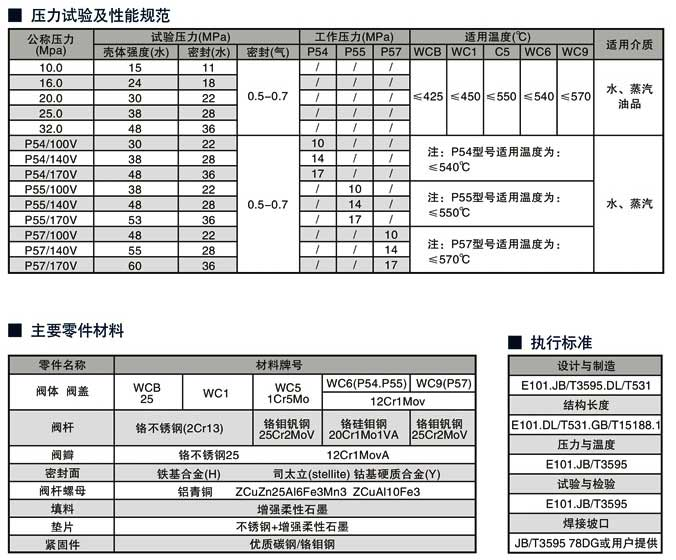

高溫高壓截止閥主要性能和使用規范
|
產品型號 |
公稱壓力(MPa) |
試驗壓力(MPa) |
工作壓力(MPa) |
公作溫度℃ |
適用介質 |
|
殼體強度 |
密封 |
P54 |
P55 |
P57 |
|
J61H(Y)-100 |
10 |
15 |
11 |
/ |
/ |
/ |
≤425 |
水、蒸汽、油品 |
|
J61H(Y)-200 |
20 |
30 |
22 |
/ |
/ |
/ |
|
J61H(Y)-250 |
25 |
38 |
28 |
/ |
/ |
/ |
|
J61H(Y)-320 |
32 |
48 |
36 |
/ |
/ |
/ |
|
J61Y-P54/100V |
20 |
30 |
22 |
10 |
/ |
/ |
≤540 |
蒸汽 |
|
J61Y-P54/140V |
25 |
38 |
28 |
14 |
/ |
/ |
|
J61Y-P54/170V |
/ |
48 |
36 |
17 |
/ |
/ |
|
J61Y-P55/100V |
/ |
38 |
28 |
/ |
10 |
/ |
≤550 |
|
J61Y-P55/140V |
/ |
48 |
36 |
/ |
14 |
/ |
|
J61Y-P55/170V |
/ |
53 |
39 |
/ |
17 |
/ |
|
J61Y-P57/100V |
/ |
48 |
36 |
/ |
/ |
10 |
≤570 |
|
J61Y-P57/140V |
/ |
55 |
40 |
/ |
/ |
14 |
|
J61Y-P57/170V |
/ |
60 |
44 |
/ |
/ |
17 |
高溫高壓截止閥標準與規范
|
設計與制造 |
結構長度 |
壓力 – 溫度 |
試驗標準 |
E101
JB/T3595
DL/T531 |
E101
JB2766
GB/T15188.1 |
E101
JB/T3595 |
E101
JB/T9092 |
高溫高壓截止閥主要零件材料
|
零件材料 |
材料牌號 |
|
閥 體 |
WCB A105 |
WC6 12Cr1MoV |
WC9 12Cr1MoV |
|
閥 蓋 |
WCB A105 |
WC6 12Cr1MoV |
WC9 12Cr1MoV |
|
閥 瓣 |
WCB A105 |
WC6 25Cr2MoV |
WC9 25Cr2MoV |
|
閥 桿 |
2Cr13 / 1Cr17Ni2 |
25Cr2MoV |
25Cr2MoV |
|
閥 座 |
25 + STL |
304 |
304 |
|
密封環 （ 墊 片 ） |
增強柔性石墨 / 軟鋼 |
|
填 料 |
增強柔性石墨 |
|
閥 桿 螺 母 |
ZCuAl10Fe3 / D2 |
高溫高壓截止閥,J61Y高溫高壓焊接截止閥尺寸結構圖:
