電子式套筒調節閥,ZDLM型電子式電動套筒調節閥是由361OL型電子式電動執行機構和套筒調節機構組成。電動執行機構內有伺服系統，無須另配伺服放大器，有輸入訊號及電源即可控制運轉，連線簡單。調節機構采用平衡式閥塞結構，具有閥塞穩定性好，不易產生震動，噪音低，對溫度敏感性小，允許使用壓差等。適用于流量大，泄漏量要求不嚴格的場合。
電子式套筒調節閥,ZDLM型電子式電動套筒調節閥主要技術參數
|
套筒調節機構主要技術參數 |
|
公稱通徑DN(mm) |
|
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
額定流量系數(Kv） |
|
10 |
25 |
40 |
63 |
100 |
155 |
370 |
580 |
900 |
1300 |
|
公稱壓力Mpa |
|
1.6、6.4 |
|
|
|
行程MM |
|
16.0 |
25.0 |
40.0 |
60.0 |
100.0 |
|
動作速度mm/s |
|
4.2、2.1 |
2.1 |
3.5 |
3.5 |
1.7 |
3.4 |
1.7 |
3.4 |
3.4 |
2.0 |
|
配電動執行機構型號 |
|
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
361LSC-99 |
|
流量特性 |
|
直線；等百分比 |
|
介質溫度℃ |
|
-20～+200（常溫）；-40～+450（中溫）；-250~-60(低溫） |
|
法蘭尺寸 |
|
鑄鐵法蘭按JB78-59; 鑄鋼法蘭按JB79-59 |
|
法蘭型式 |
|
按BJ77-59; 鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式 |
閥
體
材
質 |
公
稱
壓
力
Mpa |
1.6 |
常溫：-20～+200℃ HT200 |
|
6.4 |
常溫：-20～+200℃ ZG270-500 ZG1Cr18Ni9Ti |
|
中溫：-40～450℃ ZG270-500 ZG1Cr18Ni9Ti |
|
低溫：-250~-60℃ ZG1Cr18Ni9Ti |
|
電子式套筒調節閥,ZDLM型電子式電動套筒調節閥執行機構主要技術參數 |
|
型號 |
額定輸出力N |
速度mm/s |
電源：AC220V 50HZ
輸入信號：DC4-20MA
DC1-5V
輸出開度信號：DC-20MA
上蓋防護等級：相當IP55
隔爆標志：Exd II BT4 |
|
361LSA-08 |
800 |
4.2 |
|
361LSA-20 |
2000 |
2.1 |
|
361LSA-30 |
3000 |
3.5 |
|
361LSA-50 |
5000 |
1.7 |
|
361LSA-60 |
6500 |
2.8 |
|
361LXA-08 |
800 |
4.2 |
|
361LXA-20 |
2000 |
2.1 |
電子式套筒調節閥,ZDLM型電子式電動套筒調節閥主要零部件
|
主要零件材料及推薦溫度范圍 |
|
材料牌號 |
公稱壓力MPA |
介質工作溫度℃ |
|
<120 |
<200 |
<250 |
<300 |
<350 |
<400 |
<425 |
<450 |
| 工作壓力MPA |
|
HT200 |
1.6 |
1.6 |
1.5 |
|
|
|
|
|
|
|
ZG270-500 |
6.4 |
|
6.4 |
5.9 |
5.2 |
4.7 |
4.1 |
3.7 |
2.9 |
|
ZG1Cr18Ni9Ti |
6.4 |
|
|
|
|
6.4 |
4.4 |
4.2 |
4.0 |
電子式套筒調節閥,ZDLM型電子式電動套筒調節閥性能參數
|
性能指標 |
|
項目 |
規定值 |
|
基本誤差% |
±5.0 |
|
回差% |
3.0 |
|
死區% |
3.0 |
始
終
點
偏
差
% |
電開 |
始點 |
±2.5 |
|
終點 |
±5.0 |
|
電關 |
始點 |
±5.0 |
|
終點 |
±2.5 |
|
額定行程偏差% |
±2.5 |
|
泄漏量1/h |
5*10-3*閥的額定容量 |
|
|
允許差壓 |
|
公稱通徑 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
允許差壓（MPa) |
<公稱壓力 |
|
2.6 |
3.2 |

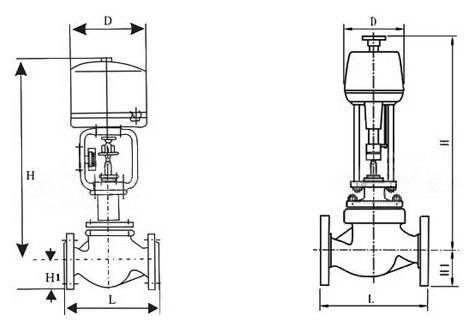

電子式套筒調節閥,ZDLM型電子式電動套筒調節閥外形尺寸
|
ZDLM型電動常、中溫套筒調節閥外形尺寸表 |
公稱通徑PN |
L |
H1 |
Hmm |
D |
|
PN MPA |
常溫 |
中溫 |
|
1.6 |
6.4 |
|
25 |
185 |
200 |
110 |
669 |
822 |
225 |
|
40 |
220 |
235 |
125 |
838 |
991 |
255 |
|
50 |
250 |
265 |
131 |
850 |
1003 |
|
65 |
275 |
295 |
171 |
967 |
1126 |
|
80 |
300 |
320 |
189 |
984 |
1152 |
|
100 |
380 |
400 |
208 |
1026 |
1193 |
|
150 |
530 |
550 |
275 |
1360 |
1587 |
310 |
|
200 |
640 |
670 |
320 |
1440 |
1667 |
|
250 |
780 |
810 |
390 |
1649 |
1884 |
|
300 |
880 |
950 |
450 |
1760 |
1999 |
ZDLM型電動低溫套筒調節閥外形尺寸表
|
公稱通徑PN |
D |
DN |
H1 |
100℃ |
200℃ |
250℃ |
|
|
H2 |
H |
H2 |
H |
H2 |
H |
|
25 |
225 |
290 |
110 |
500 |
1120 |
700 |
1320 |
900 |
1523 |
|
40 |
255 |
330 |
119 |
1317 |
517 |
1717 |
|
50 |
360 |
131 |
1329 |
1529 |
1729 |
|
65 |
405 |
171 |
600 |
1460 |
800 |
1660 |
1000 |
1860 |
|
80 |
430 |
189 |
1478 |
1678 |
1878 |
|
100 |
520 |
208 |
1497 |
1697 |
1897 |
|
150 |
310 |
695 |
275 |
700 |
1855 |
900 |
2055 |
1100 |
2255 |
|
200 |
840 |
320 |
1900 |
2100 |
2300 |
|
250 |
|
390 |
800 |
|
1000 |
|
1200 |
|
|
300 |
|
450 |
|
|
|
