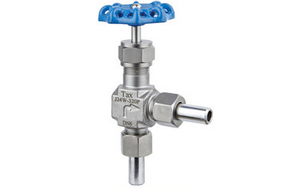

外螺紋角式針型閥,J24W/H外螺紋角式針型閥產品介紹：
是一種可以調整的閥門用途，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥，儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。
外螺紋角式針型閥,J24W/H外螺紋角式針型閥應用規范
2、連接形式：對焊式管接頭；內螺紋連接
3、結構特征：錐面密封；浮動閥瓣;直角式通道
4、閥門檢驗和試驗：GB/T 13927-1992
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼GB/T 1220-1989的規定
外螺紋角式針型閥,J24W/H外螺紋角式針型閥主要零件材料
零件名稱Part name |
閥體、閥蓋Body,Bonnet |
閥桿、閥瓣Stem,Disc |
填料Packing |
J24W-160P-DN3 |
鉻鎳不銹剛 |
不銹鋼 |
PTFE、柔性石墨 |
J24W-320P-DN6 |
優質碳鋼 |
鉻鎳不銹鋼 |
PTFE、柔性石墨 |
外螺紋角式針型閥,J24W/H外螺紋角式針型閥主要性能規范
型號Type |
公稱壓力(MPa) |
試驗壓力PS(MPa) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質 |
殼體 |
密封（液） |
密封（氣） |
J24W-160P-DN3 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤200℃ |
液化石油氣水、油品等 |
J24W-320P-DN6 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425℃ |
外螺紋角式針型閥,J24W/H外螺紋角式針型閥主要外形及連接尺寸
型號 |
公稱直徑DN(mm) |
尺寸 |
重量(Kg) |
L1 |
Do |
D2 |
H |
H1 |
D1 |
J24W-160P-DN3 |
3 |
80 |
65 |
159 |
170 |
14 |
3 |
1.0 |
J24W-320P-DN6 |
6 |
80 |
65 |
159 |
170 |
14 |
6 |
1.0 |
售后服務承諾
對于貴公司在雄工閥門訂購閥門產品，我司在售后服務方面作如下承諾：
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復解決問題。
訂貨流程
- 客戶采購清單請傳真至 021-60714833，或來電咨詢 021-31263381。
- 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
- 具體商定：交貨期、特殊要求等事宜。
訂貨須知
- 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
- 結構長度
- 連接形式
- 公稱直徑、全通徑、縮徑、管道尺寸
- 運用介質及溫度、壓力范圍
- 實驗、檢驗標準及其他要求
- 本場可根據客戶特殊要求配置各類驅動裝置。
- 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
