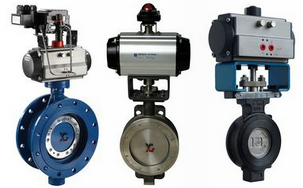

氣動硬密封蝶閥,雙偏心雙向壓金屬密封蝶閥該閥結構合理.密封嚴密可靠、流阻小、壓差低、驅動靈活省力。符合GB12238-89《法蘭和對夾連接蝶閥》和JBIT8527-1997《金屬密封蝶閥》標準.并參照美國ANSIIAWWAC504標準。雙偏心，即軸向偏心，閥軸中心線不在閥板密封面上;
徑向偏心:闊軸中心線不在閥門通道的中心線上.閥板采用雙平板析架式多流道結構，各流道水流能夠互相制衡，避免閥板出現顫抖現象。確保閥門的穩固性。幾何結構.當打開閥門時.只要閥軸稍微旋轉.閥板即全部脫離閥座.減少了摩擦力，使開啟力矩呈現狀態，密封嚴實可靠。經久耐用.廣泛的應用于水利工程、自來水、電力循環水、石油、化工等工業管道上作截斷介質流動。
產品特點：
1、硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重，無論在低溫和高溫的情況下，均可密封性能，具有耐腐蝕,使用壽命長等特點。
3、蝶板密封面采用D507mo，STL密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度好，過流面積大，流阻小。
氣動硬密封蝶閥,雙偏心雙向壓金屬密封蝶閥特點
1、蝶閥為雙向承壓，雙向金屬密封，結構形式可任意調整密封比壓，采用偏心S形錐形閥座密封面，使密
封面不易損壞，提高閥門的使用壽命。
2、操作扭矩較小，轉90度啟閉，輕使迅速。
3、流阻小，好的水力特性，流量特性近似傾斜直線.節能好，雙向密封對水流無方向要求。
4、密封可靠。
5、閥板采用符合流體力學性能的雙平板析架式多流道設計。
制造標準
|
標準所屬國家 |
制造標準 |
法蘭標準 |
結構長度標準 |
檢驗標準 |
|
中國 |
JB/T8527-97 |
GB9113-2000 |
GB12221-89 |
GB/T13927-92 |
|
美國 |
ANSI16.34 |
ANSI 16.5a
MSS-SP-44 |
API609
MSS-SP-67 |
API598-92 |
|
日本 |
JIS B2064 |
JIS B2212~2216 |
JIS B2002 |
JIS B2003 |
基本參數
|
公稱通徑 |
DN |
50~2000 |
|
公稱壓力 |
PN |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
試驗壓力 |
殼體強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
適用介質 |
水、蒸氣、油品、酸類腐蝕性介質等及粉塵顆粒物 |
|
適用溫度 |
碳鋼≤425℃ 不銹鋼≤600℃ 耐溫鋼≤850℃ |
|
驅動形式 |
手柄、蝸輪、電動、氣動 |

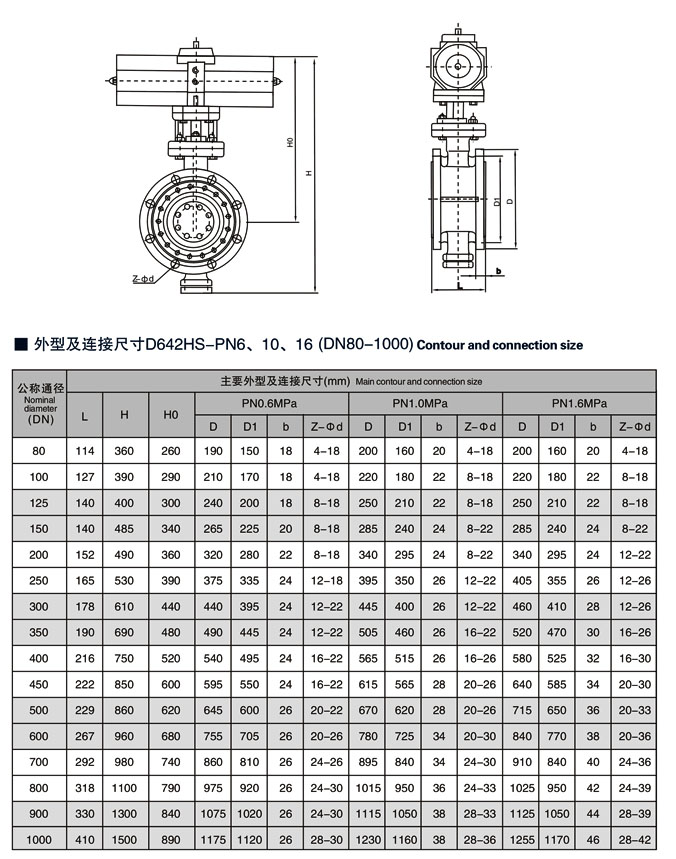

氣動硬密封蝶閥,雙偏心雙向壓金屬密封蝶閥相關尺寸圖:
