高性能蝶閥特點
采用帶有球形密封表面的雙偏心蝶板,配以單片撓性唇式密封座,適用于要求可靠密封調節特性的場合。由于雙偏心蝶板的設計,該閥門具有嚴密的密封性能,超長的使用壽命�?勺骺焖偾袛嗷蛘{(diào)節流量之用。產品適用于各種工業管道中液體和氣體(包括蒸汽)的輸送。也可用于介質,如氯氣、氧氣、高真空、抗硫或腐蝕性介質。產品還可具有防火結構供選擇。連接方式可采用對夾式或用于大管徑及管路經終端的凸耳式單法蘭。
由于本產品蝶閥采用的是三維偏心原理,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠。
高性能蝶閥其主要特點如下:
1、開啟力矩小,靈活方便,省力節能。
2、三維編心結構,其密封性能可靠,達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
高性能蝶閥采用標準
設計標準 :GB/T12238-1989;JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
美標設計制造:API609、MSS SP-67、MSS SP-68
檢驗和試驗:API598
法蘭連接:ASME B16.5(NPS≤24)、ASME B16.47 B系列
對焊端:ASME B16.25
結構長度:API609
溫壓等級:ASME B16.34
閥座密封
ANSI/FCI 70-2規定了控制閥的泄漏等級和試驗程序。其中VI級為泄漏等。高性能對夾式蝶閥能達到MSS-SP61規定的無氣 泡密封。

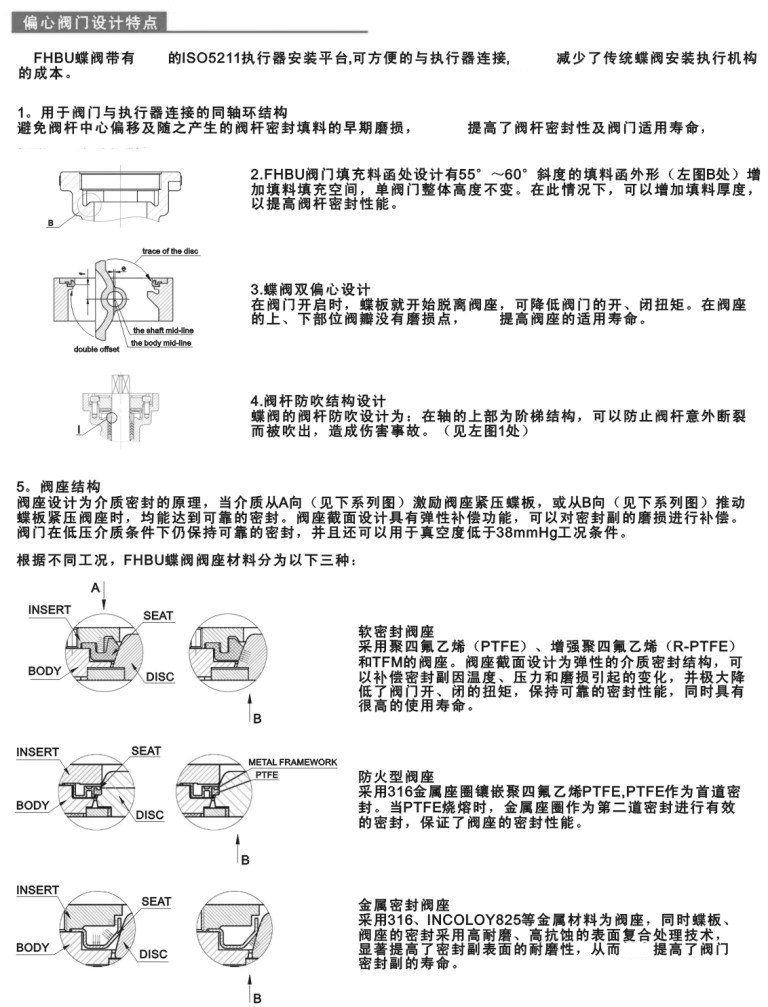

耐火閥座
耐火閥座是考慮在火燒時需要有效關閉時使用的。是以金屬座圈鑲嵌PTFE, PTFE作為密封。當PTFE燒壞時,金屬座圈作為密封進行有效的關閉。耐火閥座也適用于關鍵的或嚴峻的使用工況。帶耐火閥座的兩門按API607第4版和BS6755第二部分經過試驗并認可。

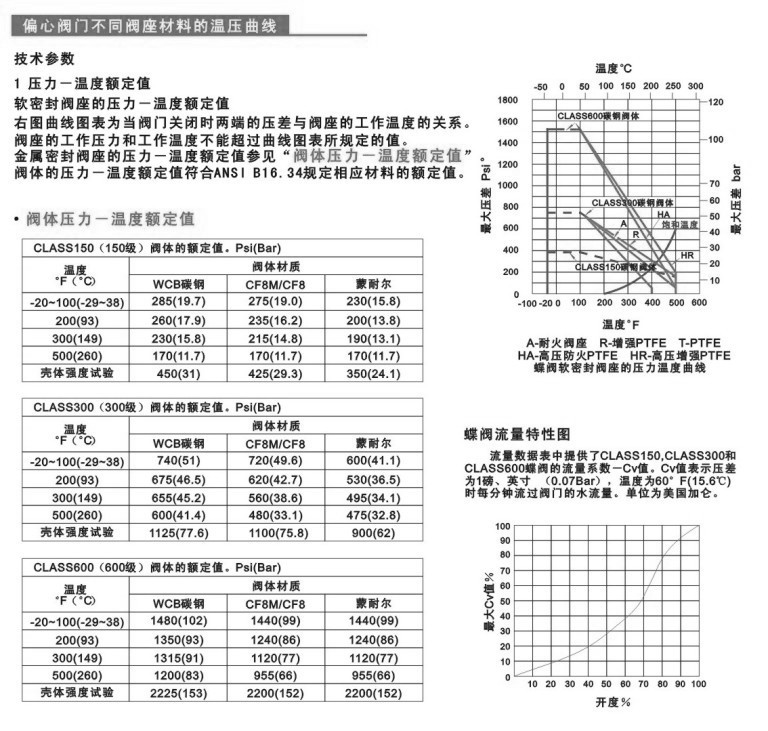

高性能蝶閥,雙偏心高性能蝶閥相關尺寸結構圖:
閥門系列 |
設計形式 |
壓力 |
規格 |
適用溫度oC |
殼體材料 |
采用標準 |
815W系列 |
對夾式 |
150級 |
2-1/2"~30" |
-29~+260 (碳鋼閥體) -46~+260 (不銹鋼閥體) |
WCB碳鋼 CF8M 蒙乃爾 |
API 609 |
815L系列 |
凸耳式 |
2-1/2"~60" |
830W系列 |
對夾式 |
300級 |
3"~24" |
830L系列 |
凸耳式 |
3"~36" |
860W系列 |
對夾式 |
600級 |
3"~24" |
860L系列 |
凸耳式 |
3"~24" |
閥門應用行業
高性能蝶閥主要應用于下列行業:
工業設施、機械、天然氣等領域
高溫水、冷凝水
化工醫藥、食品生產
造紙業、造船業、發電設備、自動化設備
家庭用水、海水淡化等
