浮球疏水閥,浮球式蒸汽疏水閥產品介紹：
閥能將蒸汽管道網及供熱設備中的凝結水及時排出，并組織蒸汽泄漏，該產品廣泛用于石油、化工、輕紡、印染、制藥、造紙、食品等工礦企業。
結構特點：1、能連續排水性能穩定，排水量大，漏氣率小，背壓率高。
2、不銹鋼空心自由浮球是閥門的主要部件，采用不銹鋼研磨的圓浮球，
3、內部零件，均為不銹鋼，抗腐蝕、耐磨損、使用壽命長。
浮球疏水閥,浮球式蒸汽疏水閥主要零部件
|
序號 |
名稱 |
材料 |
|
1 |
閥體 |
WCB |
|
2 |
浮球 |
304 |
|
3 |
封圈 |
2Cr13 |
|
4 |
尾螺 |
2Cr13 |
|
5 |
并冒 |
2Cr13 |
|
6 |
平墊圈 |
H62 |
|
7 |
平墊圈 |
H62 |
|
8 |
擋圈 |
65Mn |
|
9 |
濾網 |
304 |
|
10 |
螺母 |
45 |
|
11 |
螺柱 |
35CrMoA |
|
12 |
石墨封圈 |
304+石墨 |
|
13 |
閥蓋 |
A105 |
|
14 |
螺堵頭 |
2Cr13 |
|
15 |
閥座 |
Q235 |
|
16 |
磨合膨脹片 |
304 |
|
17 |
彈簧 |
304 |
|
18 |
保護套 |
304 |
浮球疏水閥,浮球式蒸汽疏水閥主要外形尺寸
產品型號
Produstion Type |
口徑 |
尺寸Dimensions |
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
CS41H-16C、25 C、40C
CS41H-16 B、25 B、40B |
15 |
195 |
195 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
|
20 |
195 |
200 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
|
25 |
215 |
225 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
CS41H-16C、25 C、40C
CS41H-16D、25 D、40D |
25 |
270 |
245 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|
32 |
270 |
250 |
135 |
100 |
78 |
16 |
2 |
4-φ18 |
|
40 |
280 |
290 |
145 |
110 |
85 |
16 |
3 |
4-φ18 |
|
50 |
290 |
300 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
CS41H-16C、25C
CS41H-16F、25F |
50 |
410 |
380 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
|
65 |
410 |
380 |
180 |
145 |
120 |
18 |
3 |
4-φ18 |
|
80 |
430 |
420 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
|
100 |
430 |
440 |
215 |
180 |
155 |
20 |
3 |
8-φ18 |
|
125 |
480 |
510 |
245 |
210 |
185 |
22 |
3 |
8-φ18 |
|
150 |
480 |
510 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |

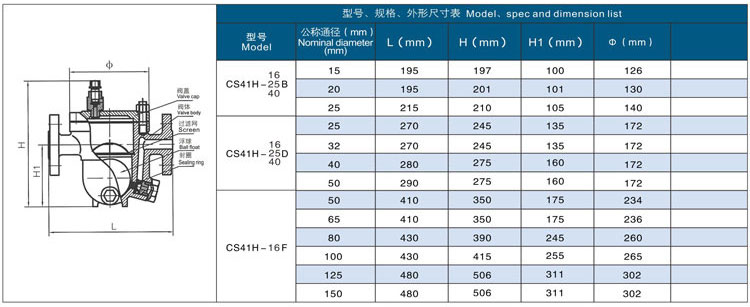

浮球疏水閥,浮球式蒸汽疏水閥參數尺寸圖：

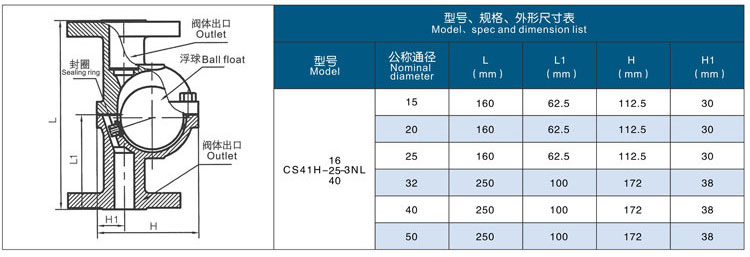

立式疏水閥尺寸圖:
