可調恒溫式疏水閥閥產品特點
STC系列可調恒溫式疏水閥屬熱靜力型中的一種產品。閥內感溫元件中裝有感溫劑、飽和劑、穩定劑和填充劑組成的感溫混和物．利用其對溫度的熱脹冷締殛狀態變換，使得閥門自動關閉或開啟，從而達到阻汽排水之目的。
可調恒溫式疏水閥結構原理：
STC液體膨脹式疏水閥屬熱靜力型中的一種產品。閥內感溫元件中裝有感溫劑、飽和劑、穩定劑和填充劑組成的感溫混和物．利用其對溫度的熱脹冷締殛狀態變換，使得閥門自動關閉或開啟，從而達到阻汽排水之目的。選用臺適的規格便確定T冷凝水排放的溫度范圍，然后可在此范圍內根據情況要求用調節螺釘進行調節.
可調恒溫式疏水閥主要零部件
|
序號 |
名稱 |
材料 |
|
1 |
尾螺 |
Q235 |
|
2 |
墊片 |
PTFE |
|
3 |
濾網 |
304 |
|
4 |
墊片 |
H62 |
|
5 |
封圈 |
304 |
|
6 |
彈簧 |
304 |
|
7 |
閥體 |
WCB |
|
8 |
波紋管 |
304 |
|
9 |
螺帽 |
Q235 |
|
10 |
封圈 |
304 |
|
11 |
墊片 |
PTFE |
|
12 |
調節螺桿 |
304 |
|
13 |
橡膠圈 |
橡膠 |
|
14 |
銅螺母 |
H62 |
|
15 |
套 |
304 |

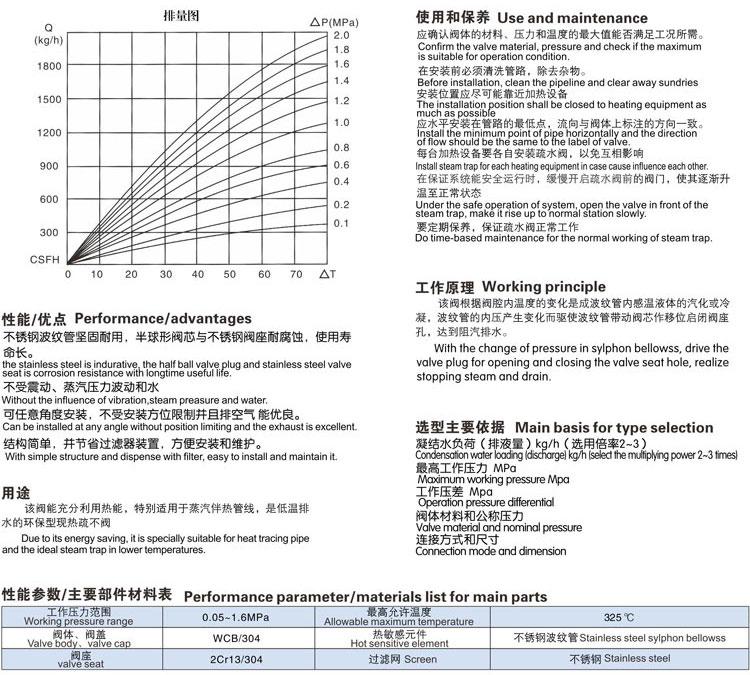

注：1、圖中曲線標注的編號（4,8，12等）代表相應工作壓差下的排量及閥座代號
2、壓差是指疏水閥的入口端與出口端的壓力差
可調恒溫式疏水閥
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
STC |
15 |
150 |
117 |
43 |
44 |
|
20 |
150 |
165 |
48 |
44 |
|
25 |
160 |
170 |
53 |
44 |
|
32 |
230 |
136 |
72 |
48 |
|
40 |
230 |
136 |
72 |
48 |
|
50 |
230 |
235 |
82 |
50 |
|
65 |
230 |
235 |
82 |
62 |
|
80 |
310 |
320 |
113 |
75 |
|
100 |
310 |
320 |
113 |
95 |
可調恒溫式疏水閥主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
STB |
15 |
90 |
150 |
43 |
44 |
|
20 |
100 |
150 |
48 |
48 |
|
25 |
120 |
165 |
48 |
50 |
|
32 |
130 |
175 |
72 |
62 |
|
40 |
140 |
185 |
72 |
62 |
|
50 |
160 |
195 |
82 |
75 |
可調恒溫式疏水閥主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
CS14 |
15 |
35 |
176 |
92 |
49 |
|
20 |
35 |
176 |
92 |
49 |
|
25 |
37 |
190 |
102 |
57 |
|
ST |
15 |
35 |
150 |
63 |
49 |
|
20 |
35 |
150 |
63 |
49 |
|
25 |
37 |
165 |
71 |
57 |

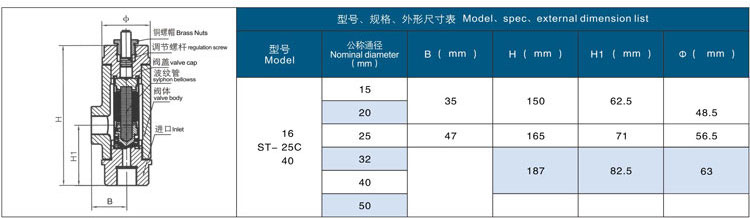

可調恒溫式疏水閥參數尺寸結構圖:
