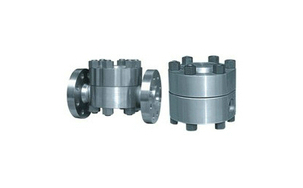

高溫高壓圓盤式疏水閥,KRF3,HRW3高溫高壓圓盤式疏水閥產品介紹：
用于高溫高壓的飽和和蒸汽主管和透平機的蒸汽亞臨界狀態使用。閥內部裝有自動吹除裝置�；使谑介y片、密封可靠。蒸汽保溫裝置，節能。可迅速排出設備起動時的空氣殛冷凝結水、排量大、漏汽率小�？刮g性強．動作可靠，經久耐用。在工作壓力范圍內，無需調整，節能效果。
高溫高壓圓盤式疏水閥主要零部件
|
序號 |
名稱 |
材料 |
|
1 |
螺柱 |
B16 |
|
2 |
螺母 |
20CrMo |
|
3 |
閥蓋 |
F22 |
|
4 |
閥座蓋 |
F22 |
|
5 |
閥片 |
F22 |
|
6 |
墊圈 |
石墨 |
|
7 |
閥座 |
F22 |
|
8 |
閥套 |
F22 |
|
9 |
石墨墊圈 |
304+石墨 |
|
10 |
濾網 |
304 |
|
11 |
閥體 |
F22 |
|
12 |
墊圈 |
石墨 |
|
13 |
閥座頂桿 |
F22 |
高溫高壓圓盤式疏水閥主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
CS49H-100I
KRF-600LB
KRF3-600LB |
15 |
230 |
112 |
23 |
135 |
|
20 |
230 |
112 |
23 |
135 |
|
25 |
230 |
116 |
27 |
140 |
|
32 |
320 |
153 |
33 |
180 |
|
40 |
320 |
153 |
33 |
180 |
|
50 |
320 |
157 |
37 |
195 |
高溫高壓圓盤式疏水閥主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
CS49H-160I
KRF-900LB
KRF3-900LB |
15 |
230 |
112 |
23 |
135 |
|
20 |
230 |
112 |
23 |
135 |
|
25 |
230 |
116 |
27 |
140 |
|
32 |
320 |
153 |
33 |
180 |
|
40 |
320 |
153 |
33 |
180 |
|
50 |
350 |
160 |
40 |
220 |
高溫高壓圓盤式疏水閥主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
CS69H-100I
CS19H-100I
HRW-600LB
HRW3-600LB |
15 |
125 |
112 |
23 |
135 |
|
20 |
125 |
112 |
23 |
135 |
|
25 |
130 |
116 |
27 |
140 |
|
32 |
168 |
153 |
33 |
180 |
|
40 |
168 |
153 |
33 |
180 |
|
50 |
185 |
160 |
40 |
200 |
高溫高壓圓盤式疏水閥主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
CS69H-160I
CS19H-160I
HRW-900LB
HRW3-900LB |
15 |
125 |
112 |
23 |
135 |
|
20 |
125 |
112 |
23 |
135 |
|
25 |
145 |
119 |
30 |
155 |
|
32 |
185 |
157 |
37 |
195 |
|
40 |
185 |
157 |
37 |
195 |
|
50 |
205 |
163 |
43 |
220 |
高溫高壓圓盤式疏水閥,KRF3,HRW3高溫高壓圓盤式疏水閥尺寸結構圖:
