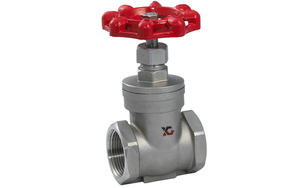

內螺紋閘閥,Z15W不銹鋼內螺紋閘閥,美標內螺紋閘閥主要特點
Z11H內螺紋閘閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。紋管截止閥只適用于全開和全關，不允許作調節和節流。
內螺紋閘閥設計特點
結構簡單，維修比較方便。
工作行程小，啟閉時間短。
密封性好，密封面間磨擦力小，壽命較長。
內螺紋閘閥產品范圍
體材料:不銹鋼
口徑:1/2"~3"(DN15~DN80)
連接方式:BSP,BSPT, NPT
壓力范圍:200WOG
工作溫度:-46℃ - +180℃
操作方式:手輪
主要零部件材料：
序號 |
零件名稱 |
材質 |
1 |
閥體 |
不銹鋼 CF8M/CF8 |
2 |
閘板 |
不銹鋼 CF8M/CF8 |
3 |
閥桿 |
不銹鋼 SS316/SS304 |
4 |
閥蓋 |
不銹鋼 CF8M/CF8 |
5 |
填料 |
聚四氟乙烯 |
6 |
止推墊片 |
不銹鋼 SS304 |
7 |
閥桿架 |
不銹鋼 SS316/SS304 |
8 |
填料 |
聚四氟乙烯 |
9 |
螺母 |
不銹鋼 SS304 |
10 |
填料壓蓋螺母 |
不銹鋼 SS316/SS304 |
11 |
手輪 |
鋁合金 |
12 |
銘牌 |
鋁 |
13 |
手輪墊片 |
不銹鋼 SS304 |
14 |
手輪螺母 |
不銹鋼 SS304 |
主要尺寸：
口經 |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
A |
15 |
20 |
25 |
32 |
38 |
50 |
H |
90 |
97 |
108 |
120 |
146 |
163 |
L |
55 |
60 |
65 |
75 |
85 |
95 |
D |
70 |
70 |
80 |
80 |
90 |
100 |

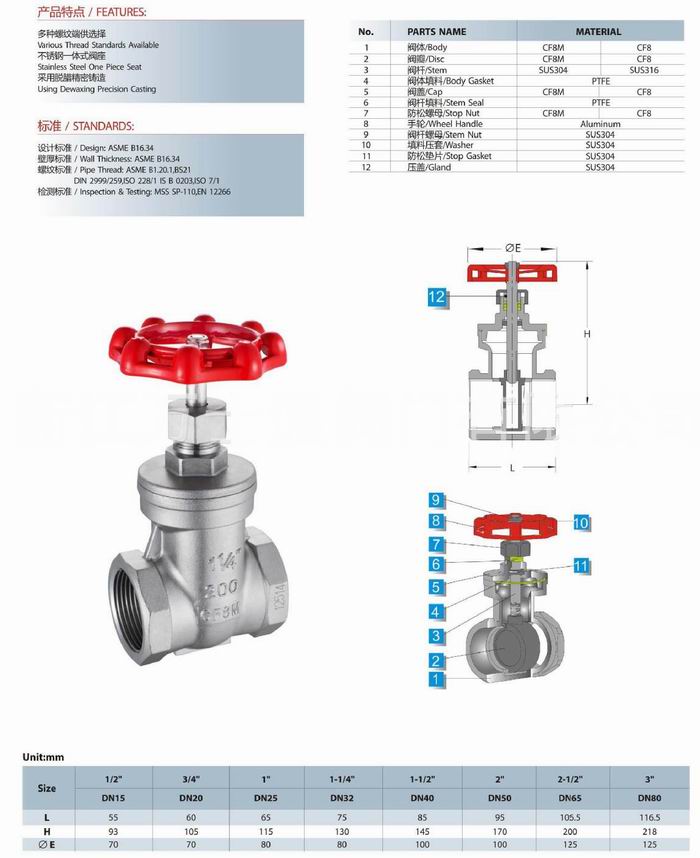

內螺紋閘閥尺寸結構圖:
