鍛鋼波紋管閘閥產品介紹：

其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。

2.閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命長；
3.雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，符合密封標準；
4.閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油；
5.人體工程學設計手輪，使用壽命，操作輕松便捷，更安全可靠；
鍛鋼波紋管閘閥應用：石油、化工、制藥、化肥、電力等行業。

鍛鋼波紋管閘閥應用規范
1、設計制造：BS5352；MSS-SP-177
2、連接端尺寸：
(1)、承插口尺寸按ANSIB16.11;JB/T1751
(2)、螺紋端尺寸按ANSIB1.20.1;JB/T7306
(3)、對焊端尺寸按ANSIB16.25;JB/T12224
(4)、法蘭端尺寸按ANSIB16.5;JB79
3、閥門檢查實驗：AP1598;GB/T13927;JB/T9092
4、結構特征：螺栓鏈接閥蓋（B.B）和明桿支架（OS&Y）或焊接閥蓋（W.B）和明桿支架（OS&Y）
5、材料按ANSI/ASTM的規定
6、材料：主體材料A105;304(L);316(L)F347;F321
7、波紋管材料：304、321、316、Inconel625、HastelloyC276、Monel等

鍛鋼波紋管閘閥主要零件材料

序號	零件名稱	A105/F6a	A105/F6aHFS	A105/F6aHF	F304(L)/304(L)	F316(L)/316(L)
1	閥體	A105	A105	A105	F304	F316(L)
2	閥座	410	410HF	410HF	304(L)	316(L)
3	閥板	F6a	F6a	F6HF	F304(L)	F316(L)
4	閥桿	410	410	410	304(L)	F316(L)
5	墊片	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨
6	閥蓋	A105	A105	A105	F304(L)	F316(L)
7	螺栓	B7	B7	B7	B8	B8
8	銷	410	410	410	304	304
9	填料壓蓋	410	410	410	304	316
10	活節螺栓	b7	b7	b7	B8(M)	B8(M)
11	填料壓板	A105	A105	A105	F304	F304
12	六角螺母	2H	2H	2H	8(M)	8(M)
13	閥桿螺母	410	410	410	410	410
14	鎖緊螺母	2H	2H	2H	2H	2H
15	銘牌	AL	AL	AL	AL	AL
16	手輪	A197	A197	A197	A197	A197
17	潤滑墊片	410	410	410	410	410
18	填料	石墨	石墨	石墨	石墨	石墨
20	墊片	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨
28	波紋管	F321	F321	F321	F316L	F316L

PN1.6、PN.0、PN10.0
PN2.5、PN6.4、PN14.0、(Mpa) 螺栓連接閥蓋，縮經，明桿支架（OP&Y）
承插或螺紋，按JB/T1751-95(SW);GB/T7306-881(RC);
設計按GB/T12224-89;GB/T12228-89;JB/T450-92

鍛鋼波紋管閘閥主要連接尺寸

規格DN				D		A	T(in)				B（開）	C	重量（Kg）
公制		英制		D			RC牙形角60°		RC牙形角55				重量（Kg）
縮徑	全徑	縮徑	全徑	縮徑	全徑		縮徑	全徑	縮徑	全徑			縮徑	全徑
1/4	/	6	/	14.2	/	79	1/4	/	1/4	/	209	100	3.4	/
3/8	1/4	10	6	17.6	14.2	79	3/8	1.4	3/8	1/4	209	100	3.2	3.6
1/2	3/8	15	10	21.8	17.6	79	1/2	3/8	1/2	3/8	209	100	3.0	3.4
3/4	1/2	20	15	27.1	21.8	92	3/4	1/2	3/4	1/2	209	100	3.5	3.2
1	3/4	25	20	33.8	27.1	111	1	3/4	1	3/4	232	125	6.0	3.7
11/4	1	32	25	42.6	33.8	120	11/4	1	11/4	1	266	160	8.7	6.4
11/2	11/4	40	32	48.7	42.6	140	11/2	11/4	11/2	11/4	300	180	10.5	9.0
2	11/2	50	40	61.1	48.7	152	2	11/2	2	11/2	321	180	17.8	11.4
/	2	/	50	/	61.1	178	/	2	/	2	338	240	/	18.2

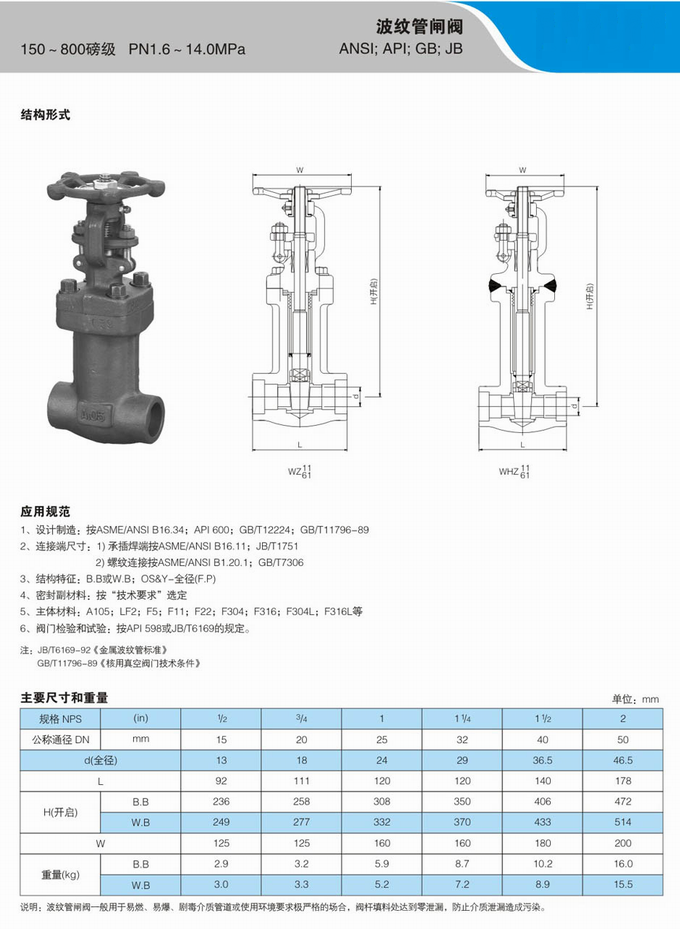

鍛鋼波紋管閘閥相關尺寸結構圖：

鍛鋼波紋管閘閥尺寸結構圖

售后服務承諾

對于貴公司在雄工閥門訂購閥門產品，我司在售后服務方面作如下承諾：

一、我公司對產品質量實行三包，即：包質、包換、保修；

二、合同簽訂后，保證保質、保量，按時交貨；

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢，隨時給予解答；

當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復解決問題。

相關產品：鍛鋼低溫閘閥

更多相關產品：鍛鋼保溫閘閥

訂貨流程

客戶采購清單請傳真至 021-60714833，或來電咨詢 021-31263381。
收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
具體商定：交貨期、特殊要求等事宜。

訂貨須知

客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
1. 結構長度
2. 連接形式
3. 公稱直徑、全通徑、縮徑、管道尺寸
4. 運用介質及溫度、壓力范圍
5. 實驗、檢驗標準及其他要求
本場可根據客戶特殊要求配置各類驅動裝置。
如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
