磅級電站閘閥制造驗收技術標準
1、制造驗收技術條件按日本火力發電閥標準的E101的規定；
2、閥門結構長度按E101的規定；
3、閥體焊接口按 ANSI B16.25 的規定或用戶提供的尺寸

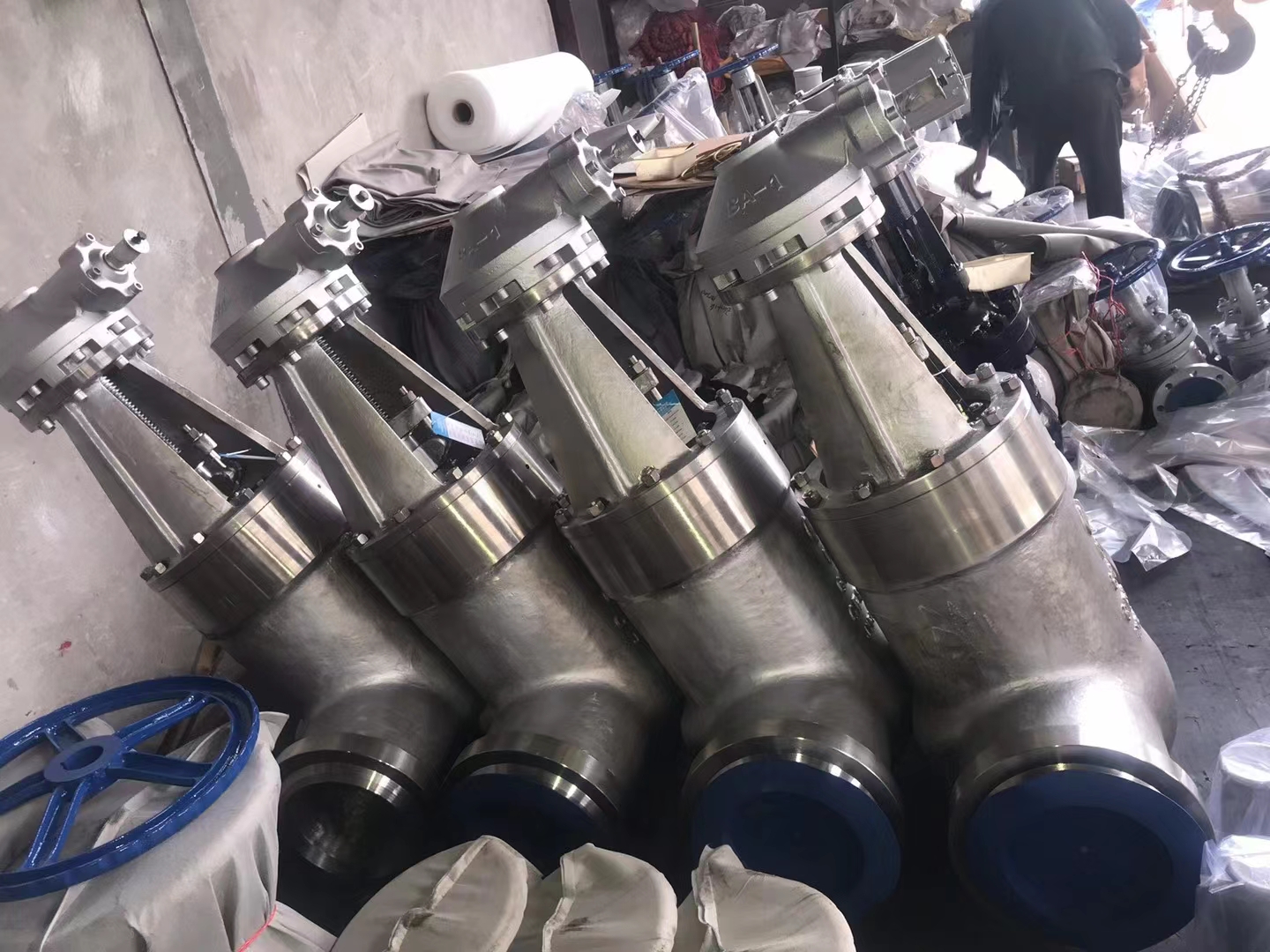

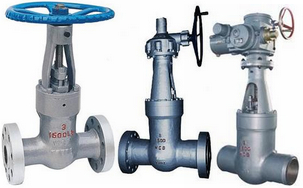

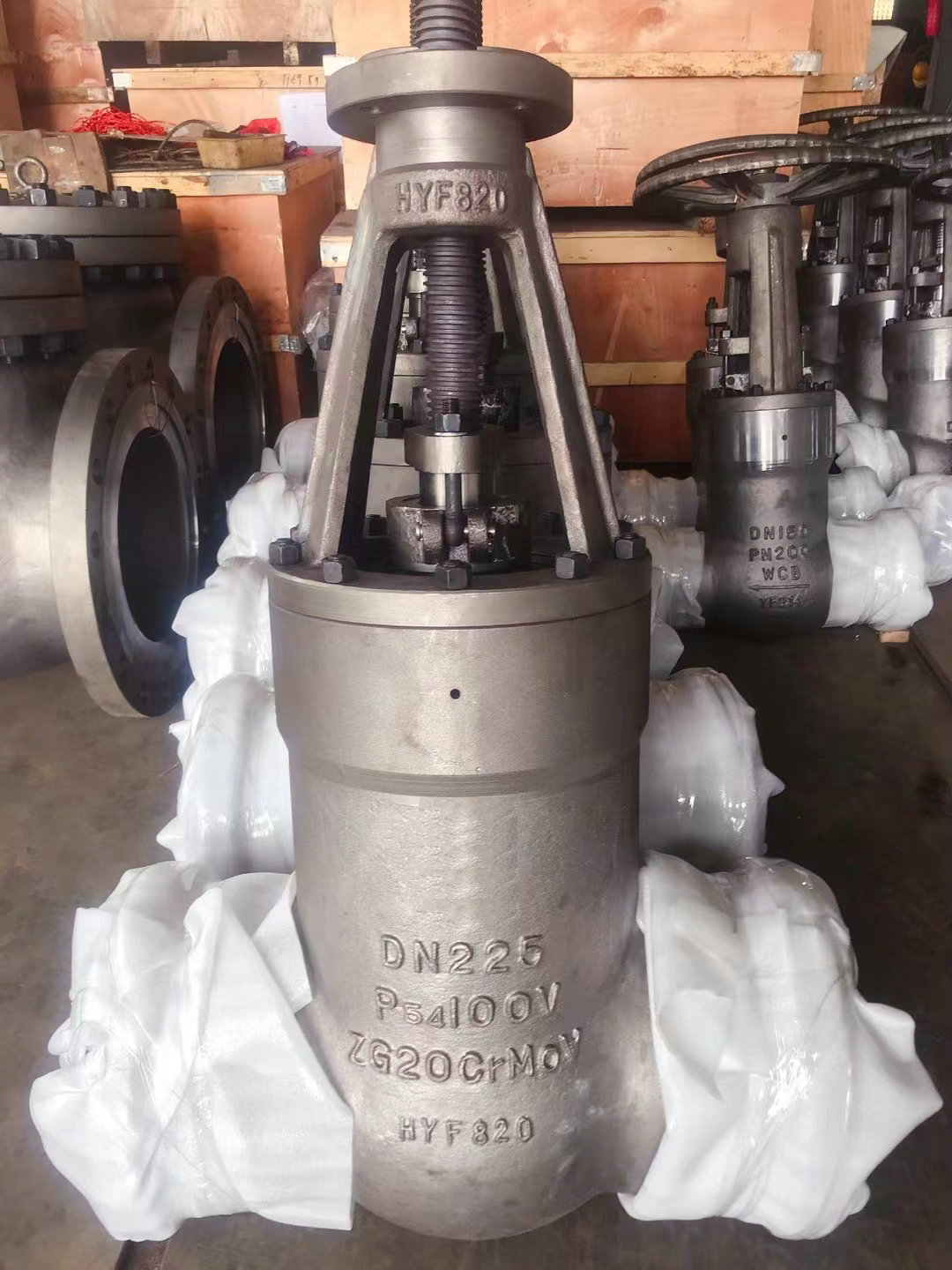

磅級電站閘閥,美標磅級電站閘閥實物圖片：
磅級電站閘閥,美標磅級電站閘閥適用規范 Applicable specification
殼體材料
Shell material |
適用溫度/℃
Applicable temperature |
適用介質
Applicable medium |
ASTM A216 WCB |
≤425 |
蒸汽、水
Steam、Water |
ASTM A217 WCl |
≤450 |
ASTM A217 WC6 |
≤550 |
ASTM A217 WC9 |
≤590 |
磅級電站閘閥主要零件材料 Material for Main Parts
零件名稱
Part Name |
材料牌號 Material Designation |
閥 體
Body |
WCB |
WCl |
WC6 |
WC9 |
閘 板
Disc |
WCB |
WCl |
WC6 |
WC9 |
閥 蓋
Bonnet |
25 |
15CrMoVA |
12CrMoVA |
12CrMoVA |
WCB |
WCl |
WC6 |
WC9 |
閥 桿
Stem |
38CrMoAlA
1Crl7Ni2 |
38CrMoAlA
1Crl7Ni2 |
38CrMoAIA |
38CrMoAIA |
20CrlMo1V1A |
20Cr1MoVA |
填 料
Packing |
增強柔性石墨 Flexible Graphite |
支 架
Yoke |
WCB |
WCB |
WCB |
WCB |
WCl |
WC6 |
WC9 |
密封環
Sealing ring |
S軟鋼(增強柔性石墨)
S Soft steel(flexible graphite) |
S軟鋼
S Soft steel |
F軟鋼
F Soft steel |
閥桿螺母
Stem nut |
zQAL9-4或A439 D2 |

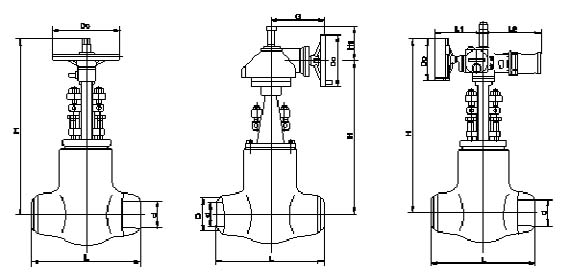

磅級電站閘閥主要尺寸結構圖及重量 Main dimensions and weight
公稱通徑
NPS/in.
Nominal
diameter |
外形尺寸和連接尺寸
Dimensions /mm |
重量/kg
Weight |
d |
L |
H |
D0 |
磅級電站閘閥Z6(1、0)Y-1500Lb
|
2(1/2) |
56 |
254 |
671 |
200 |
48 |
3 |
64 |
305 |
692 |
200 |
58 |
4 |
84 |
406 |
790 |
230 |
98 |
5 |
1OO |
483 |
875 |
260 |
128 |
6 |
126 |
559 |
1055 |
360 |
215 |
8 |
158 |
711 |
1148 |
41O |
387 |
公稱通徑
NPS/in．
Nominal
diameter |
外形尺寸和連接尺寸
Dimensions /mm |
重量/kg
Weight |
d |
L |
H |
D0 |
磅級電站閘閥Z6(1、0)Y-2000Lb
|
2(1/2) |
50 |
330 |
640 |
200 |
50 |
3 |
60 |
368 |
690 |
230 |
82 |
4 |
80 |
457 |
806 |
260 |
134 |
5 |
96 |
533 |
984 |
360 |
174 |
6 |
118 |
610 |
1090 |
41O |
338 |
公稱通徑
NPS/in．
Nominal? diameter |
外形尺寸和連接尺寸
Dimensions /mm |
重量/kg
Weight |
d |
L |
H |
DO |
磅級電站閘閥Z6(1、0)Y-2500Lb
|
2(1/2) |
46 |
330 |
639 |
200 |
70 |
3 |
54 |
368 |
680 |
230 |
90 |
4 |
70 |
457 |
805 |
260 |
142 |
5 |
86 |
533 |
965 |
360 |
191 |
6 |
104 |
610 |
1070 |
41O |
339 |
公稱通徑
NPS/in．
Nominal? diameter |
外形尺寸和連接尺寸
Dimensions /mm |
重量/kg
Weight |
d |
L |
H |
DO |
磅級電站閘閥Z6(1、0)Y-3500Lb
|
3 |
44 |
440 |
745 |
260 |
196 |
4 |
56 |
540 |
860 |
300 |
283 |
公稱通NPS/in.
Nominal diameter |
外形尺寸和連接尺寸/mm Dimensions |
重量/kg
weight |
d |
L |
H |
DO |
L1 |
L2 |
磅級電動閘閥Z96(1、0)Y-1500Lb
|
2(1/2) |
56 |
254 |
520 |
200 |
140 |
243 |
93 |
3 |
64 |
305 |
523 |
200 |
140 |
243 |
110 |
4 |
84 |
406 |
599 |
508 |
198 |
281 |
168 |
599 |
305 |
400 |
555 |
208 |
5 |
100 |
483 |
678 |
508 |
198 |
281 |
189 |
678 |
305 |
400 |
555 |
232 |
6 |
126 |
559 |
793 |
305 |
410 |
565 |
358 |
793 |
305 |
420 |
654 |
444 |
8 |
158 |
711 |
813 |
305 |
410 |
565 |
517 |
813 |
305 |
420 |
654 |
561 |
10 |
200 |
864 |
988 |
457 |
440 |
688 |
852 |
988 |
305 |
420 |
654 |
823 |
12 |
250 |
991 |
1141 |
305 |
420 |
654 |
1122 |
1156 |
457 |
440 |
688 |
1150 |
14 |
280 |
1067 |
1249 |
610 |
690 |
- |
1765 |
16 |
318 |
1194 |
1351 |
610 |
690 |
- |
2429 |
18 |
360 |
1346 |
1535 |
610 |
690 |
- |
2454 |
1540 |
610 |
715 |
- |
2524 |
20 |
406 |
1473 |
1726 |
610 |
690 |
- |
3334 |
1731 |
610 |
715 |
- |
3380 |
22 |
450 |
1600 |
1921 |
610 |
690 |
- |
4409 |
1926 |
610 |
715 |
- |
4648 |
磅級電動閘閥Z96(1、0)Y-2000Lb
|
2(1/2) |
50 |
33 |
540 |
200 |
140 |
243 |
202 |
3 |
60 |
368 |
558 |
508 |
198 |
332 |
149 |
4 |
80 |
457 |
654 |
305 |
400 |
555 |
245 |
5 |
96 |
533 |
780 |
305 |
400 |
555 |
280 |
780 |
305 |
410 |
565 |
323 |
6 |
118 |
61O |
830 |
305 |
410 |
565 |
419 |
8 |
148 |
762 |
960 |
305 |
410 |
565 |
626 |
960 |
305 |
420 |
654 |
715 |
10 |
180 |
914 |
1020 |
305 |
420 |
654 |
1020 |
1024 |
457 |
440 |
688 |
1050 |
12 |
222 |
1041 |
1150 |
457 |
440 |
688 |
1320 |
1166 |
610 |
690 |
- |
1358 |
14 |
254 |
1118 |
1230 |
457 |
440 |
688 |
1810 |
1240 |
610 |
690 |
- |
1840 |
16 |
294 |
1245 |
1330 |
610 |
690 |
- |
2270 |
1350 |
610 |
715 |
- |
2300 |
公稱通NPS/in.
Nominal diameter |
外形尺寸和連接尺寸/mm Dimensions |
重量/kg
weight |
d |
L |
H |
DO |
L1 |
L2 | Z96(1、0)Y-2500Lb
|
|
2(1/2) |
46 |
330 |
533 |
508 |
198 |
332 |
143 |
533 |
200 |
140 |
243 |
116 |
3 |
54 |
368 |
549 |
508 |
198 |
332 |
160 |
549 |
200 |
140 |
243 |
134 |
4 |
70 |
457 |
653 |
508 |
198 |
332 |
251 |
644 |
305 |
410 |
565 |
294 |
5 |
86 |
533 |
760 |
305 |
400 |
555 |
324 |
774 |
305 |
400 |
565 |
341 |
6 |
104 |
610 |
850 |
305 |
400 |
555 |
479 |
861 |
305 |
410 |
565 |
564 |
8 |
130 |
762 |
847 |
305 |
410 |
565 |
725 |
860 |
305 |
420 |
654 |
750 |
10 |
162 |
914 |
1021 |
305 |
420 |
654 |
1152 |
1050 |
610 |
690 |
- |
1220 |
12 |
210 |
1041 |
1125 |
457 |
440 |
688 |
1520 |
1149 |
610 |
690 |
- |
1558 |
14 |
234 |
1118 |
1221 |
610 |
690 |
- |
1869 |
16 |
264 |
1245 |
1390 |
610 |
690 |
- |
2826 |
1395 |
610 |
715 |
- |
3084 |
|
Z96(1、0)Y-3500Lb
|
3 |
44 |
440 |
620 |
508 |
198 |
332 |
269 |
623 |
305 |
400 |
555 |
305 |
4 |
56 |
540 |
721 |
305 |
400 |
555 |
398 |
730 |
305 |
410 |
565 |
437 |
5 |
74 |
616 |
796 |
305 |
410 |
565 |
507 |
796 |
305 |
420 |
654 |
592 |
6 |
88 |
692 |
857 |
305 |
410 |
565 |
605 |
857 |
305 |
420 |
654 |
691 |
8 |
116 |
846 |
1041 |
305 |
420 |
654 |
1088 |
1051 |
457 |
440 |
688 |
1179 |
10 |
142 |
1000 |
1197 |
457 |
440 |
688 |
1700 |
1207 |
610 |
690 |
- |
2031 |
12 |
174 |
1124 |
1338 |
610 |
690 |
- |
2708 |
14 |
196 |
1219 |
1455 |
610 |
715 |
- |
3180 |
1440 |
610 |
690 |
- |
3131 |
18 |
252 |
1499 |
1915 |
610 |
715 |
- |
|
