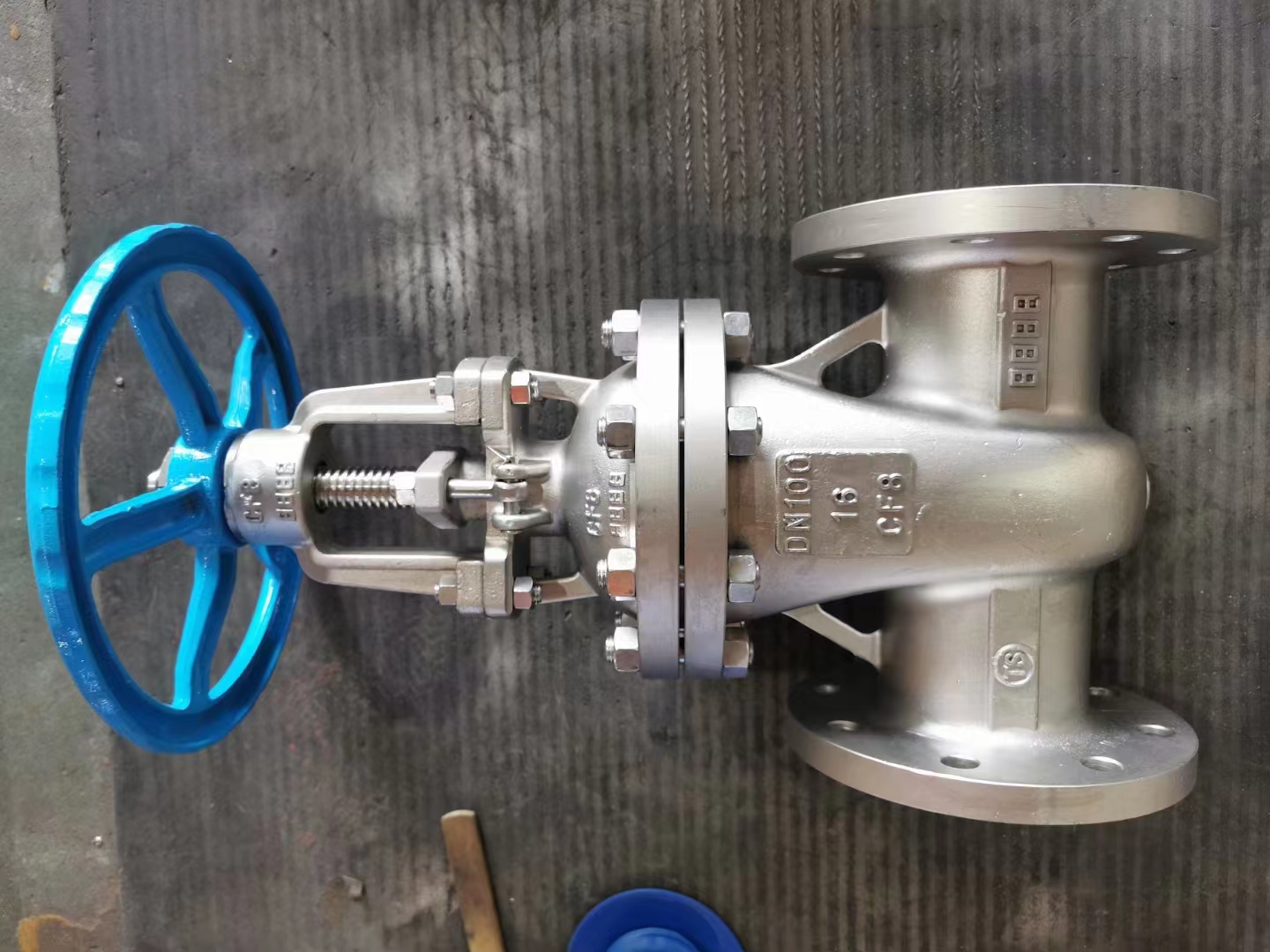

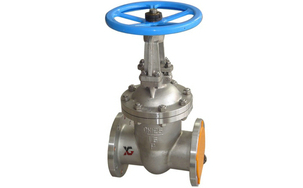

法蘭閘閥產品概述：
Z41H法蘭閘閥適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質;
公稱通徑：DN15到800 ,1/2"～24";
驅動方式：手動,齒輪,氣動,電動等;
閥門材質:鑄鋼,不銹鋼等。
適用溫度：不銹鋼閥門≤180℃,鑄鋼輕型≤200℃,鑄鋼重型≤425℃;((具體溫度范圍視密封材料和介質性質而定)
法蘭閘閥標準與規范：
設計制造閥門標準：GB/T12234-89
結構長度標準：GB/T12221-89
檢查與試驗標準：JB/T9092-99 GB/T13927-92
連接法蘭標準：JB79-94 ,GB/T9113-2000
1、法蘭閘閥選材，符合相關標準，材料的質量。
2、符合標準的要求，密封可靠、性能優良、結構緊湊、設計合理、閥門剛性好、通道流暢、流阻系數小、造型美觀。
3、采用柔性石墨填料、密封可靠，操作輕便靈活。
4、密封副配對合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
5、閥桿經調質及表面氮化處理，有好的抗腐蝕性、抗擦傷性和耐磨性。
6、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。結構型式：彈性楔式單閘板、剛性楔式單閘板型式。
7、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
法蘭閘閥執行標準 Administer Standard
設計與制造
Design and Manufacture |
結構長度
Face To Face |
法蘭尺寸
Flange Dimension |
壓力-溫度
Pressure Temperature Lating |
試驗-檢驗
spection And Test |
GB122234 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
法蘭閘閥壓力試驗 Pressure Test
公稱壓力
NominalPressure |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
強度試驗
Shell Test |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
水密封試驗
Water Seal Test |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
上密封試驗
Backseat Test |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
氣密封試驗
Air Seal Test |
0.4-0.7 |
法蘭閘閥主要零件材料及性能 Main Part Materials and Property
體、蓋、板
Body Cover Disc |
閥桿
Stem |
密封面
Sealing Face |
墊片
Sealing Shim |
填料
Packing |
工作溫度
Working Temperature |
適用介質
Suitable Medium |
|
WCB |
2Cr13 |
13Cr
STL
木體材料
With Body
Material
尼龍
Nylon |
增強柔性石墨
13Cr/柔性石墨
Enhanced Flexible Graphite
1Cr13/Flexible Graphite
08軟鋼
08 Soft Steal
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F(T)
PTFE |
柔性石墨
增強柔性石墨
Flexible Graphite
Enhanced Flexible Graphite
SFB/260
SFP/260
PTFE |
≤425 |
水 蒸汽 油品
Water
Steam
Ｏil Goods |
|
WC1 |
38CrMoAl
25Cr2MoV |
≤450 |
|
WC6 |
≤540 |
|
WC9 |
≤570 |
|
C5 C12 |
≤540 |
|
ZGCr5Mo |
≤200 |
酸類
Nitric acid |
|
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
≤200 |
醋酸類
Acetic acid |
|
ZG1Cr18Ni12Mo2Ti |
1Cr18Ni12Mo2Ti |
|
法蘭閘閥規格 主要尺寸和重量 Size Main Dimensions and Weight
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
重量Weight |
凸面法蘭
RF
Z40H
Z40Y
Z40W
Z40F
Z40N
Z41H
Z41Y
Z41W
Z41F
Z41N
16C
16P
16R
16I |
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
170 |
120 |
5 |
20 |
150 |
105 |
75 |
55 |
14 |
4-14 |
190 |
140 |
6.5 |
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
205 |
160 |
9 |
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
270 |
180 |
12 |
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
310 |
200 |
36.5 |
50 |
250 |
160 |
125 |
100 |
16 |
4-18 |
358 |
240 |
29 |
65 |
260 |
180 |
145 |
120 |
18 |
4-18 |
373 |
240 |
33 |
80 |
280 |
195 |
160 |
135 |
20 |
8-18 |
435 |
280 |
45 |
100 |
300 |
215 |
180 |
155 |
20 |
8-18 |
500 |
300 |
63 |
125 |
325 |
245 |
210 |
185 |
22 |
8-18 |
614 |
320 |
108 |
150 |
350 |
280 |
240 |
210 |
24 |
8-23 |
674 |
360 |
134 |
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
818 |
400 |
192 |
250 |
450 |
405 |
355 |
320 |
30 |
12-25 |
969 |
450 |
273 |
300 |
500 |
460 |
410 |
375 |
30 |
12-25 |
1145 |
560 |
379 |
350 |
550 |
520 |
470 |
435 |
34 |
16-25 |
1280 |
640 |
590 |
400 |
600 |
580 |
525 |
485 |
36 |
16-30 |
1452 |
640 |
850 |
450 |
650 |
640 |
585 |
545 |
40 |
20-30 |
1541 |
720 |
907 |
500 |
700 |
705 |
650 |
608 |
44 |
20-34 |
1676 |
720 |
985 |
600 |
800 |
840 |
770 |
718 |
48 |
20-41 |
1874 |
800 |
1112 |
700 |
900 |
910 |
840 |
788 |
50 |
24-41 |
2083 |
800 |
- |
800 |
1000 |
1020 |
950 |
898 |
52 |
24-41 |
2400 |
950 |
- |
900 |
1100 |
1120 |
1050 |
998 |
54 |
28-41 |
2950 |
1000 |
- |
1000 |
1200 |
1255 |
1170 |
1110 |
56 |
28-48 |
3245 |
1000 |
- |

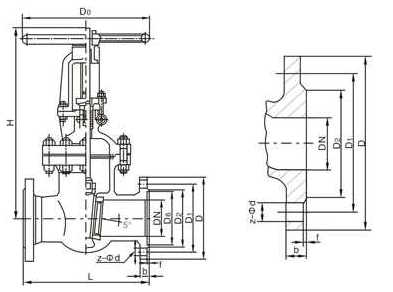

法蘭閘閥尺寸結構圖:
