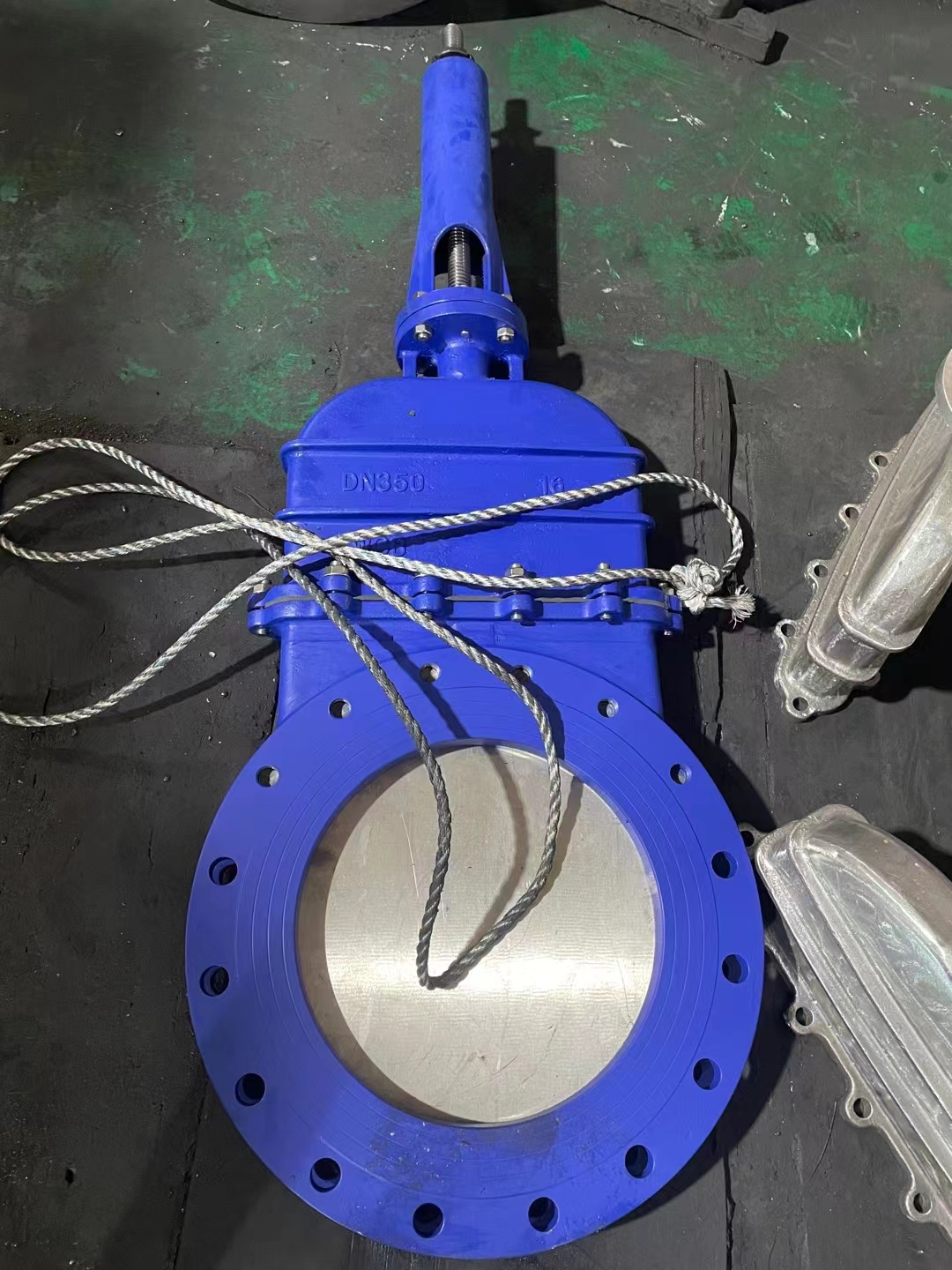

暗桿刀閘閥產品概述:

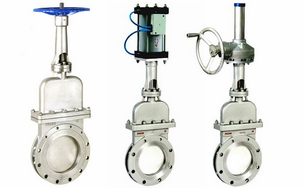

驅動方式(手輪、鏈輪、傘齒輪、電動、氣動、電液動)暗桿刀閘閥可在工作壓力1.0MPa-2.5MPa，使用溫度-29-450℃情況下正常工作。暗桿刀形閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。

氣動暗桿刀閘閥是生產過程控制閥門。通過配用電磁閥可完成開關控制，配用電氣閥門定位器也可完成調節控制。用戶可根據實際需要選配。主體采用鑄鋼、不銹鋼等。它特別適合造紙行業、化工、煤炭、污水、制糖等行業。

該產品驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對閥門進行控制也可以現場手動操作，也可以與計算機配合實現計算機自動控制。廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤碳、采礦等工程，滿足了現代工、農業自動化要求。
電動暗桿刀閘閥電動裝置參數
◎電源：AC380V、50HZ。
◎標準型：標準型產品具有防塵、防雨水的外殼 保護能力、保護等級IP65，可直接用于戶外。
◎防水型：產品具有防塵、防浸水(IP67)的外殼防護等。
◎防爆型(EX)：防爆等為DⅡ BT4/DⅡ CT4。
◎環境溫度：-20℃~40℃
◎可選：配電氣控制器

暗桿刀閘閥產品特點 :

1、閥門采用整體式設計，，流體阻力小，操作靈活方便。

2、手動刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力減少，從而閥門開啟輕便順暢。

3、刀閘閥密封座采用可動式密封，且采用O形圈預緊提供預緊力使密封座緊貼閥瓣，泄露量減少，對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。

4、固定導向爪，無凹槽設計，不易引起介質積存或卡阻。

5、閥座可根據介質和工況的需要，選擇金屬硬密封或軟密封：閘板采用表面鍍鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命更長；軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、NBR，密封性好，耐腐蝕。

6、介質適應范圍：好的密封性能和經濟實用性強，操作可手動、氣動、電動，實用范圍非常廣。

暗桿刀閘閥設計標準:

法蘭標準

GB/T 9113.1-2000

JB/T 79.1-1994

HG 20592-2009

ASME B 16.5 EN 10920-1:2001

強度及密封試驗標準

JB/T 9092 -1999

硬度密封等

MSS SP 81-2001 40ml/inch壓力-溫度額定值

GB/T 12224 -2007

ASME B16.34 -2003

ISO 7005-1

結構長度標準

MSS SP 81-2001

GB/T 12221-2005 J16

 暗桿刀閘閥規格參數

尺寸范圍:  DN50~600mm   NPS 2”-24”  （大口徑按需定制）

工作壓力：  DN50~DN250: 10Bar  NPS2~NPS10：150Psi

DN300~DN450: 7Bar  NPS12~NPS18：90Psi

DN500~DN600: 4Bar  NPS20~NPS24：60Psi

 使用溫度：  -29...+800℃

 密封等級：  硬密封IV級密封*軟密封VI級密封*試壓標準參照 MSS SP-81

 閥體材質：  鑄鋼, 不銹鋼,  特殊材質

 閥芯/閥桿材質:  不銹鋼硬化處理, 特殊材質硬化處理

 閥座材質:

  不銹鋼硬化處理  EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C)

 結構長度:   MSS SP-81

 法蘭標準:  GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1

 應用范圍:  制漿造紙，污水處理，食品飲料，化工行業，能源行業，鋼鐵行業等
