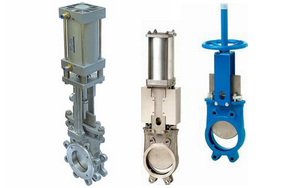

氣動刀閘閥,氣動插板閥產品概述：

是設備生產過程控制閥門的重要品種之一。通過配用電磁閥可完成開關控制，配用電氣閥門定位器也可完成調節控制。用戶可根據實際需要選配。主體采用鑄鋼、不銹鋼等材質。氣動刀閘閥,氣動插板閥特別適合造紙行業、化工、煤炭、污水、制糖等行業。

 氣動刀閘閥,氣動插板閥可選附件

1、單或雙控電磁閥(有24V、220V等電壓供選擇，必要時可選防爆電磁閥)。

2、接近開關。

3、氣源處理三聯件(包括減壓閥、過濾器、油霧器)。

4、電/氣閥門定位器(調節型用)。

氣動刀閘閥,氣動插板閥產品特點

1、閥門采用整體式設計，，流體阻力小，操作靈活方便。

2、氣動刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力大大減少，從而閥門開啟輕便順暢。

3、刀閘閥密封座采用可動式密封，且采用O形圈預緊提供預緊力使密封座緊貼閥瓣，泄露量大大減少，對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。

4、固定導向爪，無凹槽設計，不易引起介質積存或卡阻。

5、閥座可根據介質和工況的需要，選擇金屬硬密封或軟密封：閘板采用表面鍍鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命更長；軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、NBR，密封性好，耐腐蝕。

6、介質適應范圍廣：良好的密封性能和經濟實用性強，操作可手動、氣動、電動，實用范圍非常廣。

 氣動刀閘閥,氣動插板閥設計標準

法蘭標準

GB/T 9113.1-2000

JB/T 79.1-1994

HG 20592-2009

ASME B 16.5 EN 10920-1:2001

強度及密封試驗標準

JB/T 9092 -1999

硬度密封等級

MSS SP 81-2001 40ml/inch壓力-溫度額定值

GB/T 12224 -2007

ASME B16.34 -2003

ISO 7005-1

結構長度標準

MSS SP 81-2001

GB/T 12221-2005 J16

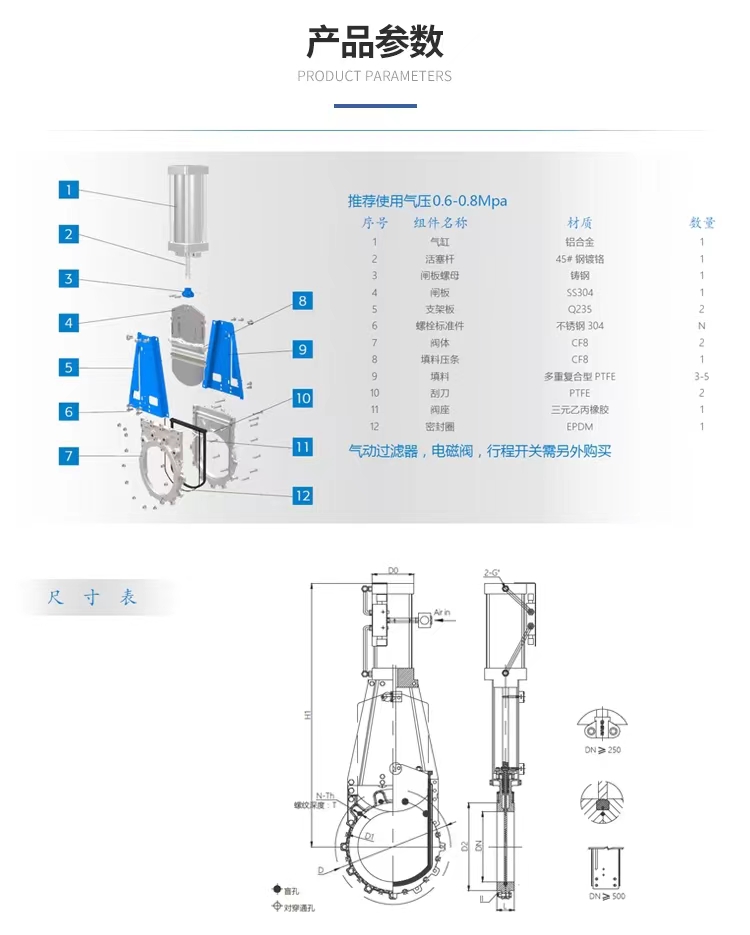

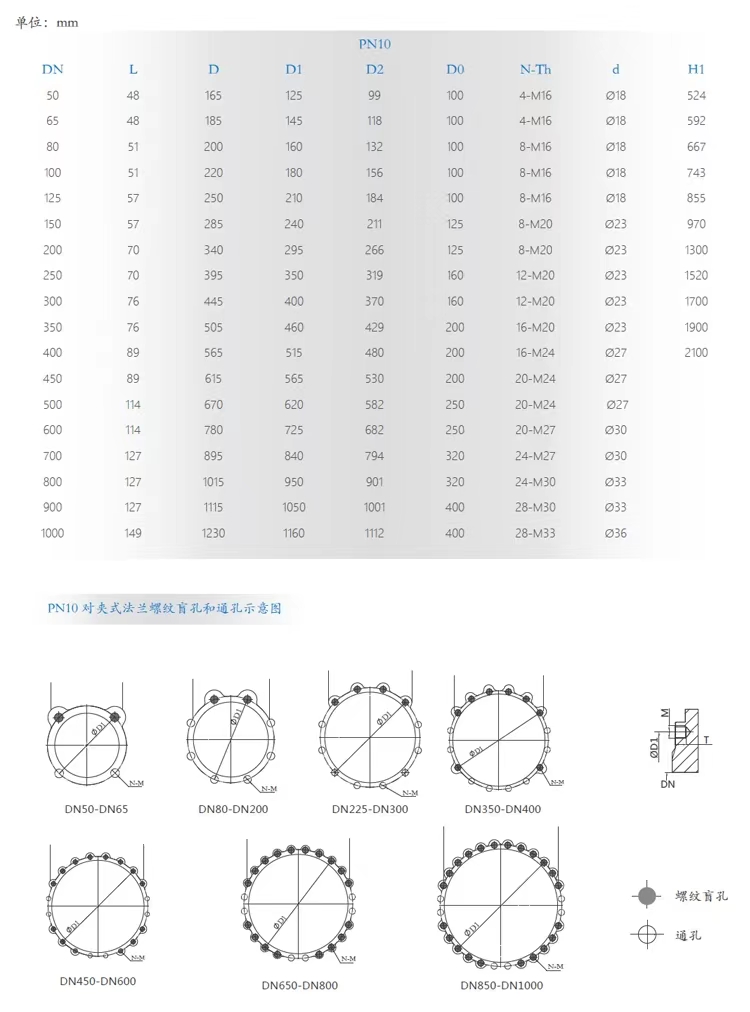

 氣動刀閘閥,氣動插板閥規格參數

尺寸范圍:  DN50~600mm   NPS 2”-24”  （大口徑按需定制）

 工作壓力：  DN50~DN250: 10Bar  NPS2~NPS10：150Psi

DN300~DN450: 7Bar  NPS12~NPS18：90Psi

DN500~DN600: 4Bar  NPS20~NPS24：60Psi

 使用溫度：  -29...+800℃

 密封等級：

  硬密封IV級密封 軟密封VI級密封 *試壓標準參照 MSS SP-81

 閥體材質：  鑄鋼, 不銹鋼,  特殊材質

 閥芯/閥桿材質:  不銹鋼硬化處理, 特殊材質硬化處理

 閥座材質:  不銹鋼硬化處理   EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C)

 結構長度:   MSS SP-81

 法蘭標準:  GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1

 應用范圍:  制漿造紙，污水處理，食品飲料，化工行業，能源行業，鋼鐵行業等

 氣動刀閘閥,氣動插板閥產品特點：

1.    閥體：

a)     刀閘閥采用整體式結構，超薄閥體，全通徑流量，最大程度避免了介質外漏，流量損失，并且便于安裝使用。

b)     閥體流道底部采用固定導向爪來固定閘板，取代了溝槽設計，從而避免了介質積存導致閥門關閉時產生卡渣現象。

2.    閥芯：

a)     閘板底部采用刀型圓弧設計，因此閘板活動時對介質具有很強的剪切作用和優異的密封效果。

b)     閘板采用PTFE點式導向，摩擦力小，避免了對閘板造成損傷。

c)     閘板厚度可以根據實際管道壓力進一步加厚。

3.    閥座：

a)     閥門采用了可更換式閥座設計（非本體式密封），密封面磨損后只需更換閥座，大大方便了閥門后期的維護，延長了閥門的使用壽命，從而降低了設備成本。

b)     可更換式閥座設計采用閥座蓋對閥座進行固定預緊，當閥座密封面密封不嚴，通過對閥座壓蓋固定螺絲進行調整可以改善密封效果。

4.    其他：

a)     雙軸承設計大大減小了閥門的扭矩，便于閥門的啟閉。
