傘齒輪刀閘閥產品概述：

PZ573X傘齒輪刀型閘閥采用整體型法蘭對夾安裝，密封V Ⅵ ji，閘板與密封圈無間隙啟閉，具有剪切及自潔功能，使用于重質介，與傘齒輪輔助配合，達到很輕便的啟閉，此閥主要用于現代工業領域上。如礦山、造紙、污水處理、石油、食品等。

傘齒輪刀閘閥介紹 ：

傘齒輪刀閘閥是閘閥的一種，是直行程切斷閥門，刀閘閥的閥板頭部有斜刃口，對介質具有一定的切斷作用，適合用于含纖維及固體顆粒介質及污水處理系統中，可佩手動，氣動，電動執行器，廣泛使用于造紙，采礦，化工，污水處理等過程自控系統中。

傘齒輪刀閘閥產品特點 ：

1、閥門采用整體式設計，，流體阻力小，操作靈活方便。

2、傘齒輪刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力減少，從而閥門開啟輕便順暢。

3、刀閘閥密封座采用可動式密封，且采用O形圈預緊提供預緊力使密封座緊貼閥瓣，泄露量大大減少，對在長期使用中密封副的磨損有自動補償使用壽命。

4、固定導向爪，無凹槽設計，不易引起介質積存或卡阻。

5、閥座可根據介質和工況的需要，選擇金屬硬密封或軟密封：閘板采用表面鍍鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命更長；軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、NBR，密封性好，耐腐蝕。

6、介質適應范圍廣：良好的密封性能和經濟實用性，操作可手動、氣動、電動，實用范圍非常廣。

傘齒輪刀閘閥設計標準

法蘭標準

GB/T 9113.1-2000

JB/T 79.1-1994

HG 20592-2009

ASME B 16.5 EN 10920-1:2001

強度及密封試驗標準

JB/T 9092 -1999

硬度密封等級

MSS SP 81-2001 40ml/inch壓力-溫度額定值

GB/T 12224 -2007

ASME B16.34 -2003

ISO 7005-1

結構長度標準

MSS SP 81-2001

GB/T 12221-2005 J16

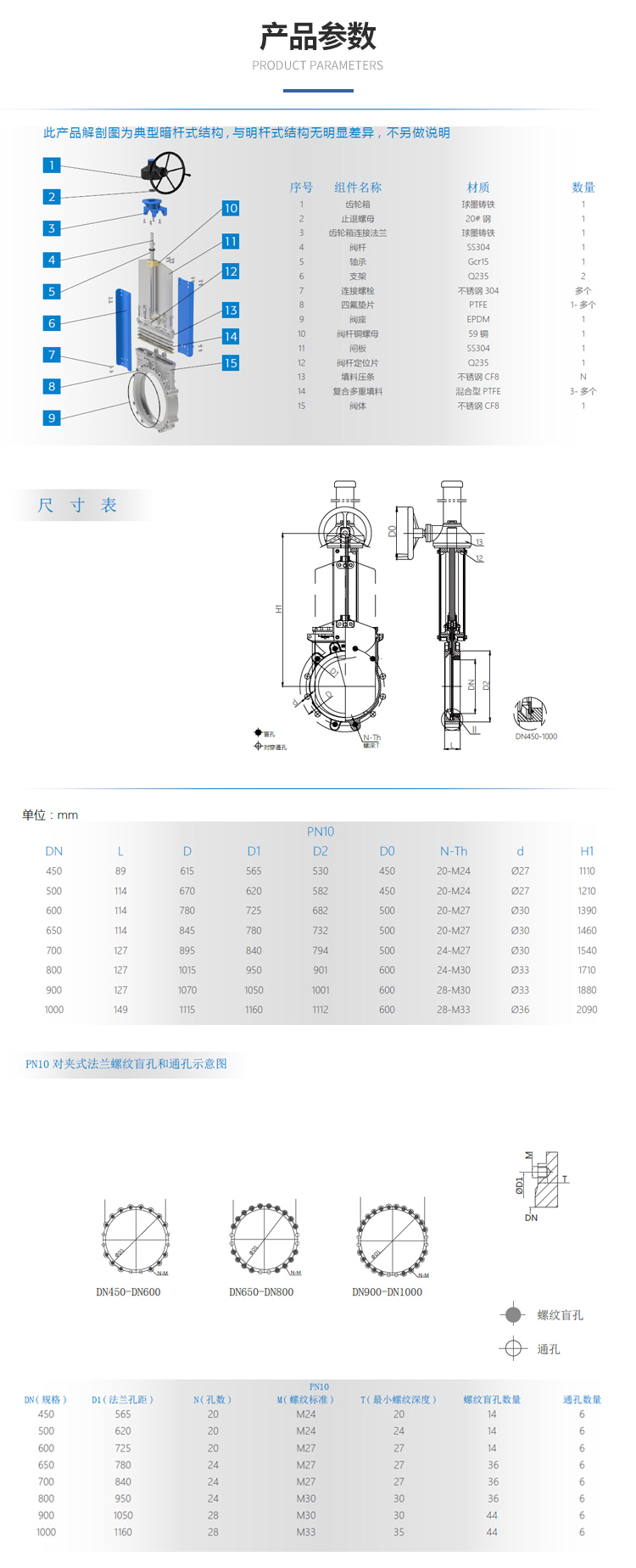

 傘齒輪刀閘閥,PZ573傘齒輪刀型閘閥規格尺寸范圍:

  DN50~600mm   NPS 2”-24”  （大口徑按需定制）

 最大工作壓力：

DN50~DN250: 10Bar  NPS2~NPS10：150Psi

DN300~DN450: 7Bar  NPS12~NPS18：90Psi

DN500~DN600: 4Bar  NPS20~NPS24：60Psi

 使用溫度：  -29...+800℃

 密封等級：硬密封IV級密封 軟密封VI級密封 *試壓標準參照 MSS SP-81

 閥體材質：鑄鐵, 鑄鋼, 不銹鋼,  特殊材質

 閥芯/閥桿材質:不銹鋼硬化處理, 特殊材質硬化處理

 閥座材質: 不銹鋼硬化處理 EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C)

 結構長度:   MSS SP-81

 法蘭標準:GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1

 應用范圍:制漿造紙，污水處理，食品飲料，化工行業，能源行業，鋼鐵行業等

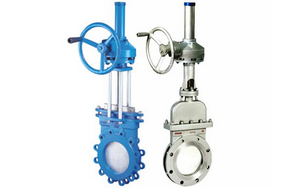

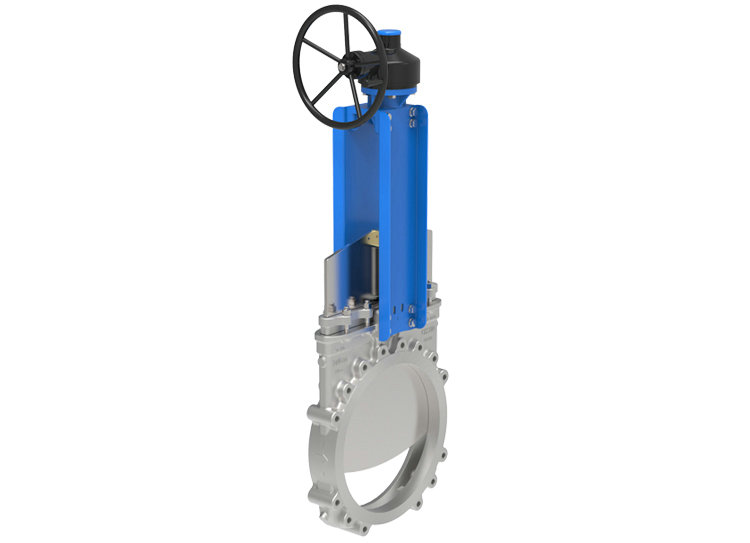

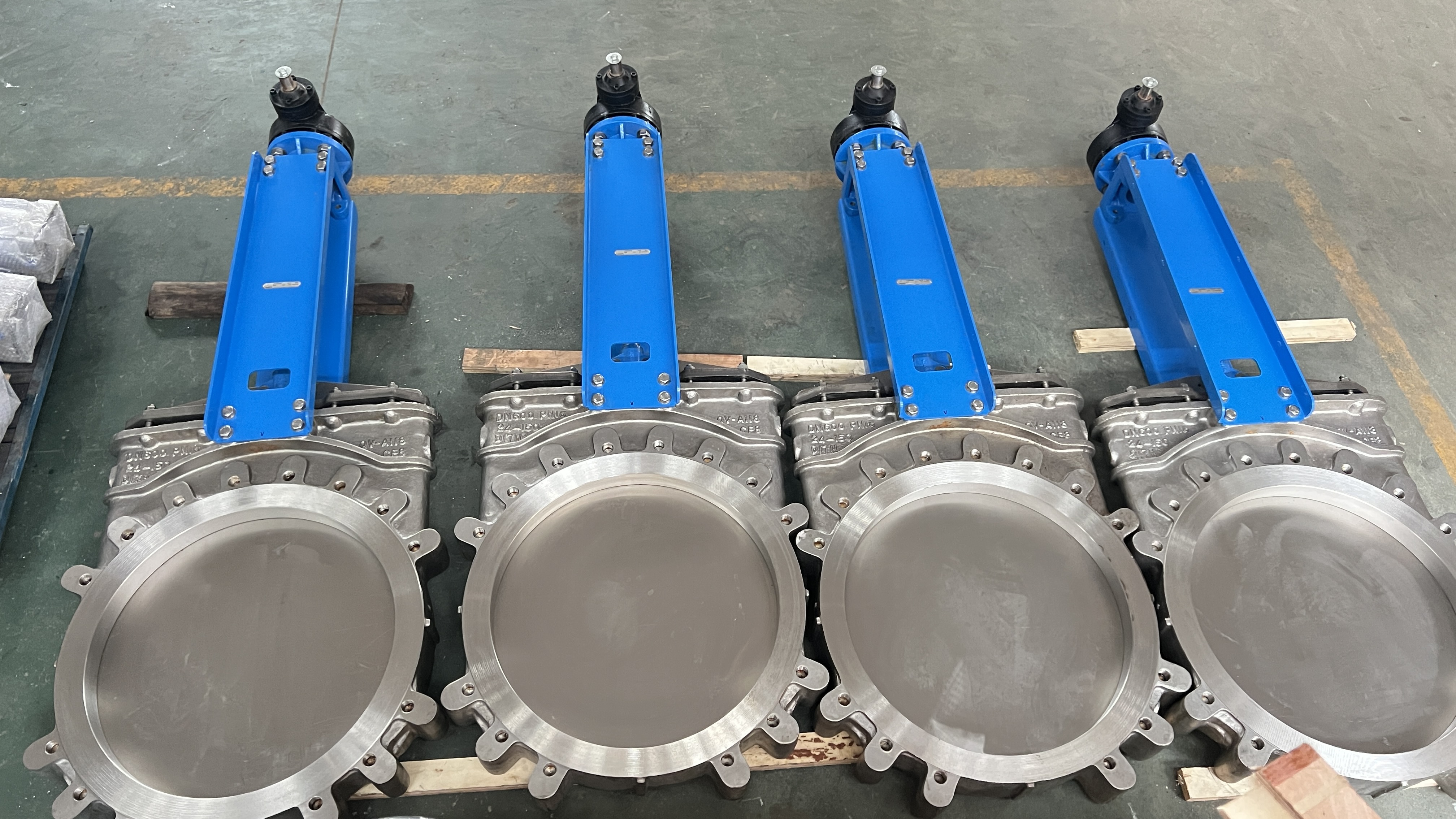

傘齒輪刀閘閥實物圖片：
