水封閘閥產品概述:
真空水封閘閥本產品的閥蓋填料室具有水密封結構,當接口通入壓力0、6-1MPa 的水時,可使系統與 大氣隔離,保證系統具有良好的氣密性。
2 、 DS/Z 型系列采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠。
3 、產品結構簡單、緊湊合理、檢修方便,使用壽命長
4 、在管路上坐啟閉裝置用,必須處于全開或半開狀態,不得用于調節流量。
5 、閥門連接形式分法蘭、焊接兩種,驅動方式為手動、電動兩種。
6 、 DS 系列水封閥門適用于公稱壓力 ≦10.0MPa ,工作溫度 ≦ 425℃ ,工作介質為水、蒸汽、 油田和非腐蝕性氣體的管路上作啟閉裝置用,尤其適用于火電廠汽機真空冷凝系統。
水封閘閥,真空水封閘閥設計和制造標準:
設計與制造:GB12234,API6D,ANSI/ASME16.5
法蘭尺寸:GB9113 JB7490,API605,ANSI/ASME16.5
壓力溫度:JB/T74 GB9131,ASME B1 6.34
結構長度:GB/T12221,API6D
對焊連接尺寸:GB/T12224,ASME B1 6.25
檢驗與試驗:JB/T9092 GB13927,API6D,API598

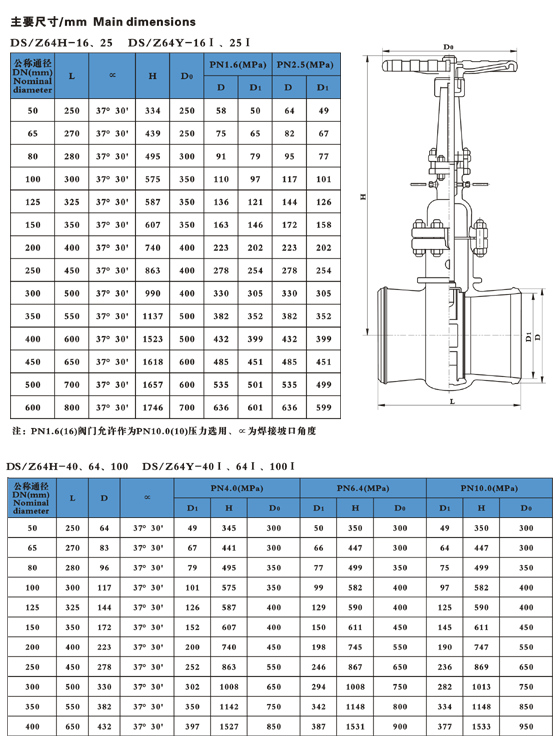

水封閘閥,真空水封閘閥主要連接外形和尺寸
| 單位:mm
|
通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
L |
250 |
270 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
H |
620 |
714 |
765 |
840 |
852 |
875 |
1015 |
1225 |
1371 |
1507 |
1912 |
注:此外形尺寸為1.6Mpa壓力閘閥,如需尺寸圖紙,敬請來電來函咨詢。水封閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封。大部分閘閥是采用強制密封的,即閥門關閉時,要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。

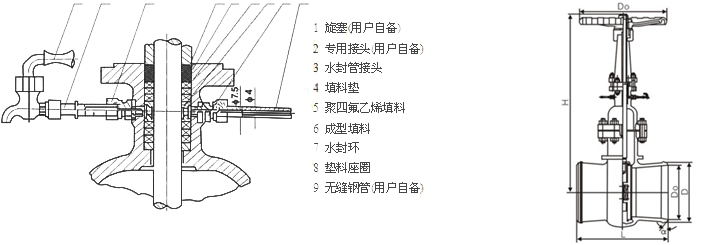

水封閘閥,真空水封閘閥尺寸結構圖:
