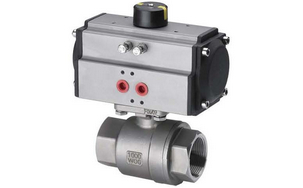

【工作原理】氣動兩片式球閥也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。執行器與閥體的直接連接減少了發生 故障的機率。適用于輕工機械體積小空間窄的場合。
防火、防靜電設計
閥桿防爆出裝置
閥球上設計有壓力平衡孔
雙層閥桿填料與對壓碟型彈片裝置氣動兩片式球閥的啟閉件為一個球體。利用球體繞閥桿的軸線旋轉，實現開啟、關閉的目的。衛生級直通球閥在管道上主要用于切斷介質的流通。

氣動兩片式球閥,不銹鋼氣動兩片式球閥的主要特點是密封可靠，結構緊湊，易于操作和維修。此外，不銹鋼二片式內螺紋球閥的流體阻力小，其阻力系數與同長度的管段相等。不銹鋼二片式內螺紋球閥在全開和全閉時，由于球體和閥座的密封面與介質隔離，因而高速通過閥門的介質不會對閥門密封面造成侵蝕。

按球體的結構形式來分類的屬于浮動球閥。所謂浮動球閥是指球體浮動的，由兩個閥座密封圈支承；關閉時，在介質壓力作用下，球體本身能產生的位移，并緊緊壓在出口端的密封圈上，出口端密封。

浮動球閥的結構簡單，密封性能好。由于球體所承受的工作介質載荷全部傳給了出口端閥座密封圈，因此，這種結構只適用中、低壓場合。

 氣動二片式球閥 技術參數

氣動二片式球閥  執行器參數

 采用系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；口徑閥門采用系列G型氣動執行器拔叉式傳動，結構合理，有雙作用式和單作用式。
   1、齒輪式雙活塞，輸出力矩大，體積小。
   2、氣缸選用鋁金材料，重量輕、外形美觀。
   3、可在頂部、底部安裝手動操作機構。
   4、齒條式連接可調節開啟角度、額定流量。
   5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
   6、IS05211標準連接為產品的安裝更換提供了方便。
   7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步。

氣動二片式球閥 零件材料

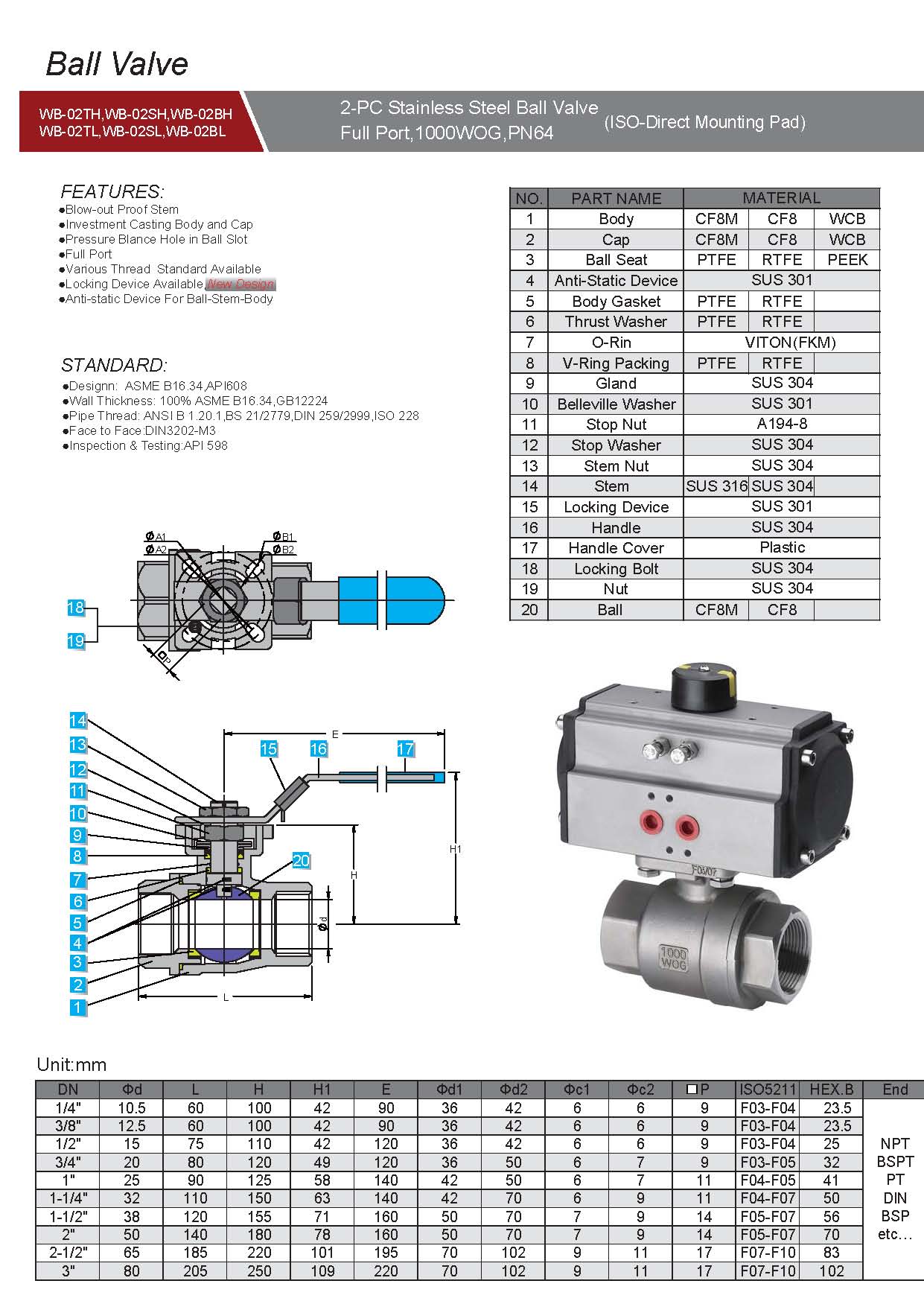

氣動兩片式球閥,不銹鋼氣動兩片式球閥尺寸圖:
