球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕。 適用于化工、石油、天然氣、冶金等待業及含硫化氫介質、雜質多、腐蝕嚴懲的天然氣長輸管線等。
產品說明
Q41N鍛鋼球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統．由于長輸管線用閥的特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，使用的可靠性密封設計結構等。驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭、焊接，結構形式為三段式，密封結構可選用軟密封、硬密封，壓力范圍PN1.0-32.0Mpa，公稱通徑為DN10-200mm，材質可選用鍛鋼、鍛不銹鋼。由于閥門的使用范圍非常的廣泛，同一種閥門在不同的場合與工況有不同的搭配。鍛鋼球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，既正向旋轉1/4圈（90°）時，閥關斷。反向旋轉1/4圈（90°）時，閥開啟。。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要供開啟和關閉管道和設備介質之用。
產品特點
1、所有部件均為鍛件
2、采用下裝式閥桿，設備倒密封結構
3、采用鑲嵌式閥座，閥座背后設備O型圈,確保介質不外漏
4、密封面采用尼龍或聚四氟乙烯，它的磨擦系數通常為巴氏合金的1/3，因此它是一種自然滑性材料。但抗彎曲度和沖擊度及較好的延性。

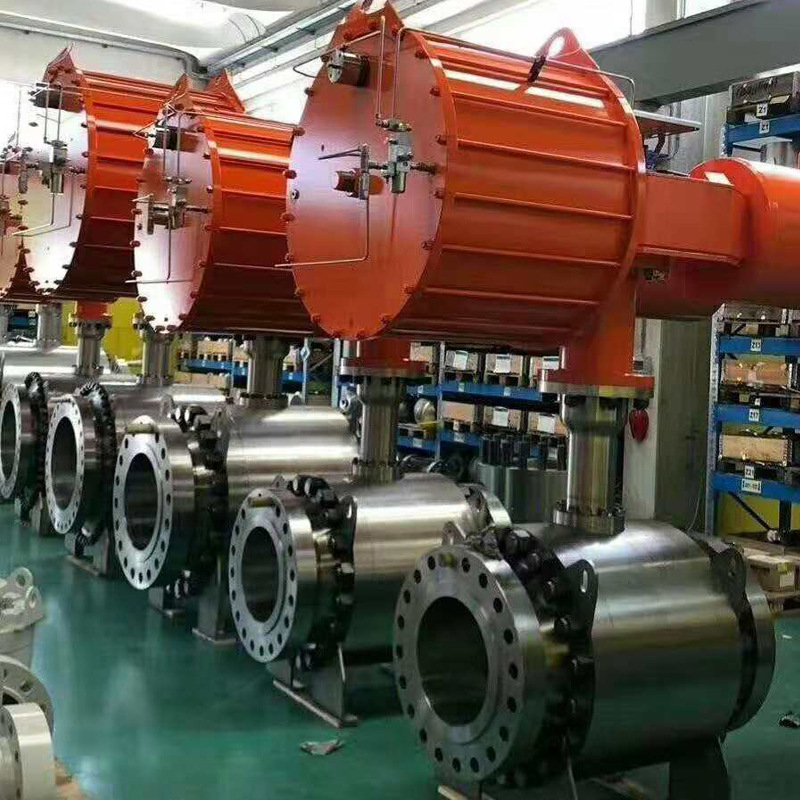

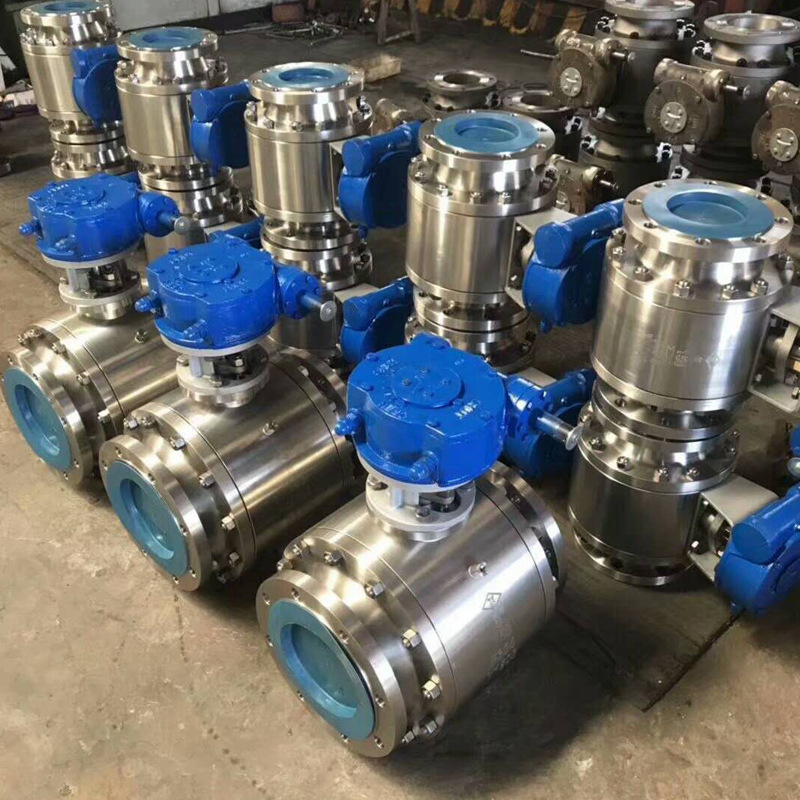

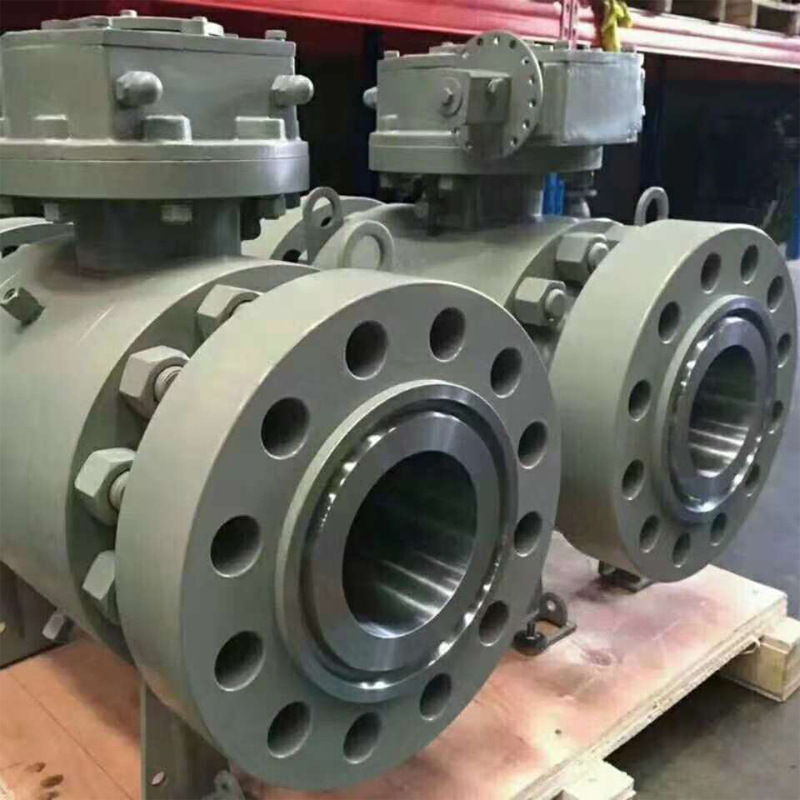

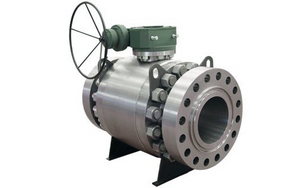

鍛鋼球閥,固定式鍛鋼球閥實物圖

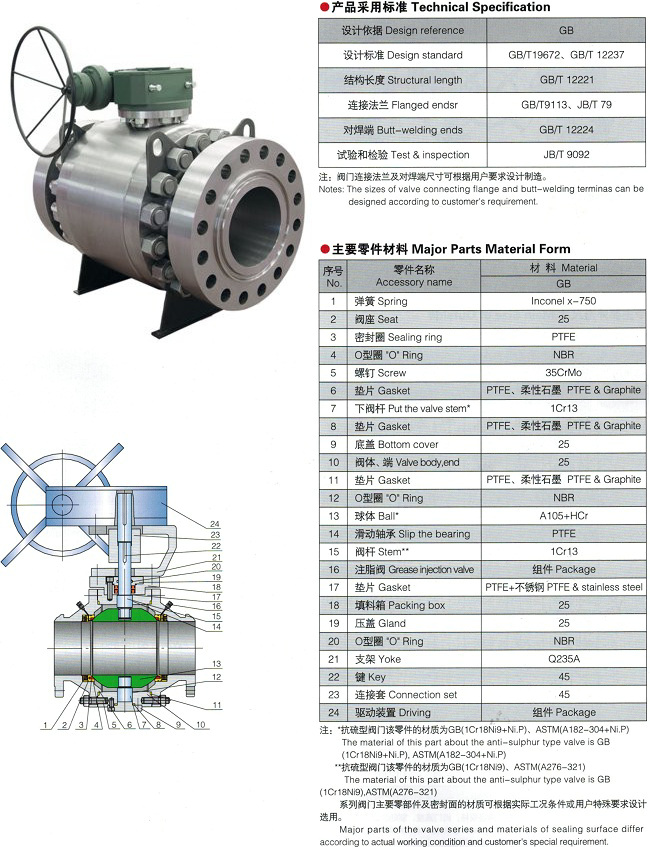

主要零件材料
|
零件名稱 |
材質 |
|
GB |
ASTM |
|
閥體、閥蓋 |
WCB |
A216-WCB |
|
密封圈 |
尼龍 |
尼龍 |
|
球體 |
1Cr18Ni9Ti |
SS 304 |
|
閥座、閥桿 |
2Cr13 |
A246-416 |
|
O形圈 |
四氟 |
四氟 |
|
雙頭螺栓 |
35CrMoA |
A193-B7 |
主要性能規范
|
公稱壓力PN |
16 |
32 |
MPa |
|
強度試驗壓力PT |
24 |
48 |
MPa |
|
低壓密封試驗力 |
0.6 |
MPa |
|
高壓密封試驗力 |
17.6 |
35.2 |
MPa |
|
適用介質 |
水、油品、蒸汽 |
|
適用溫度 |
-40～120℃ |

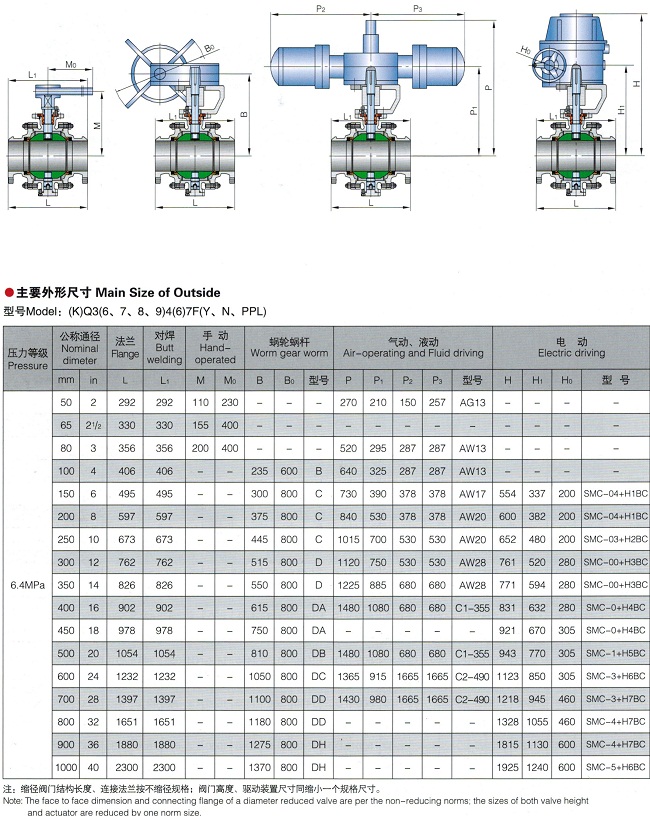

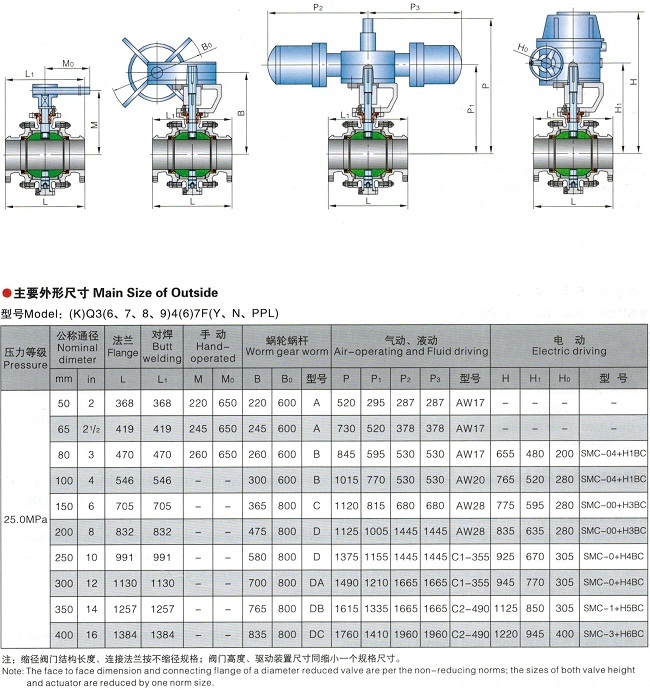

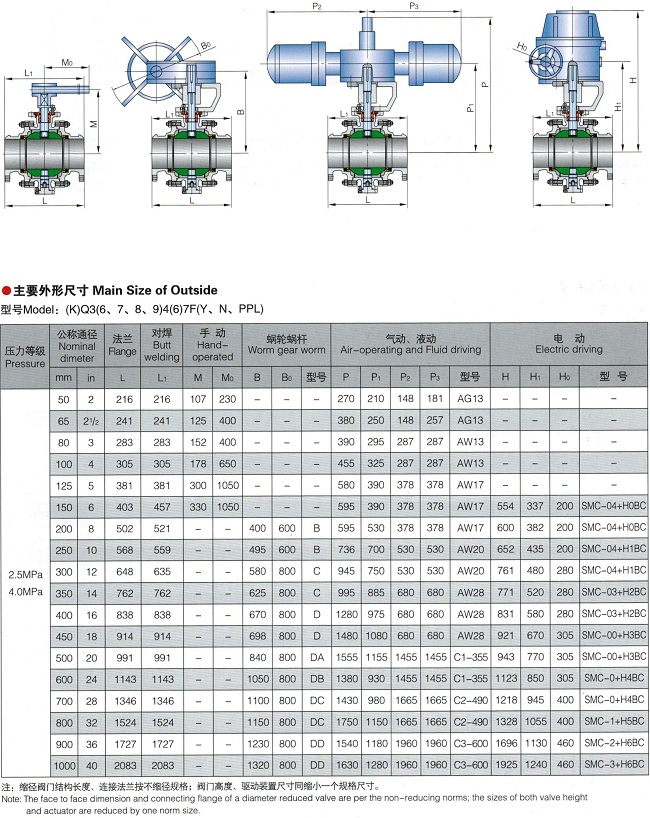

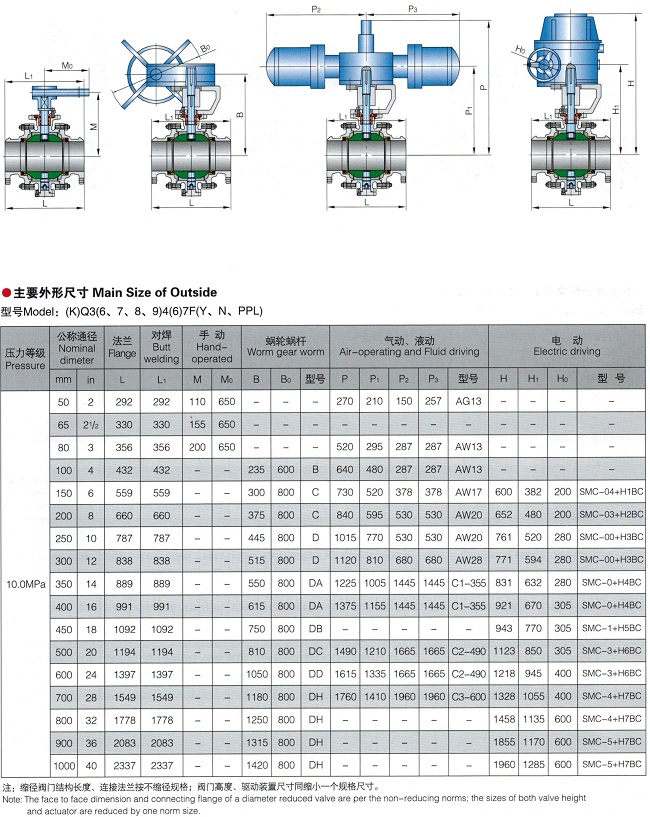

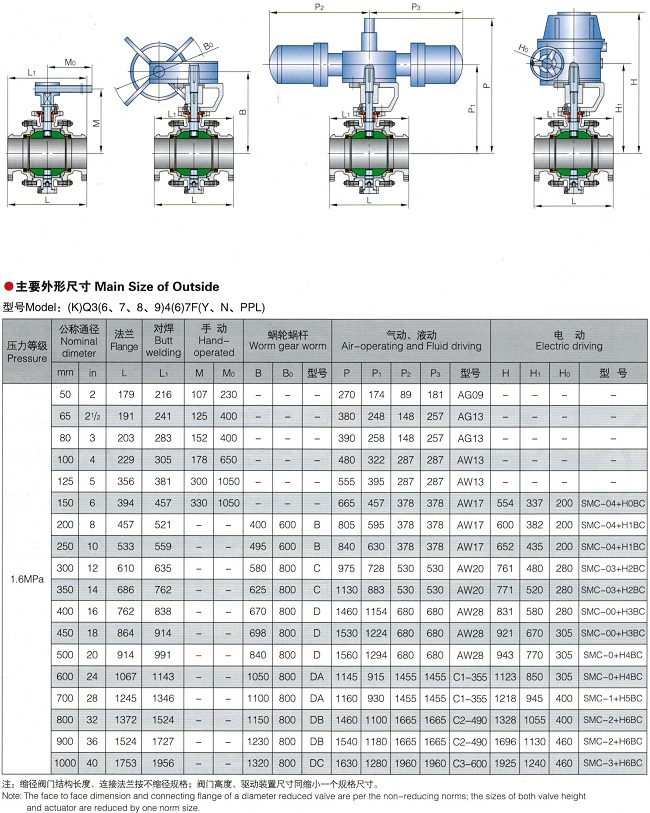

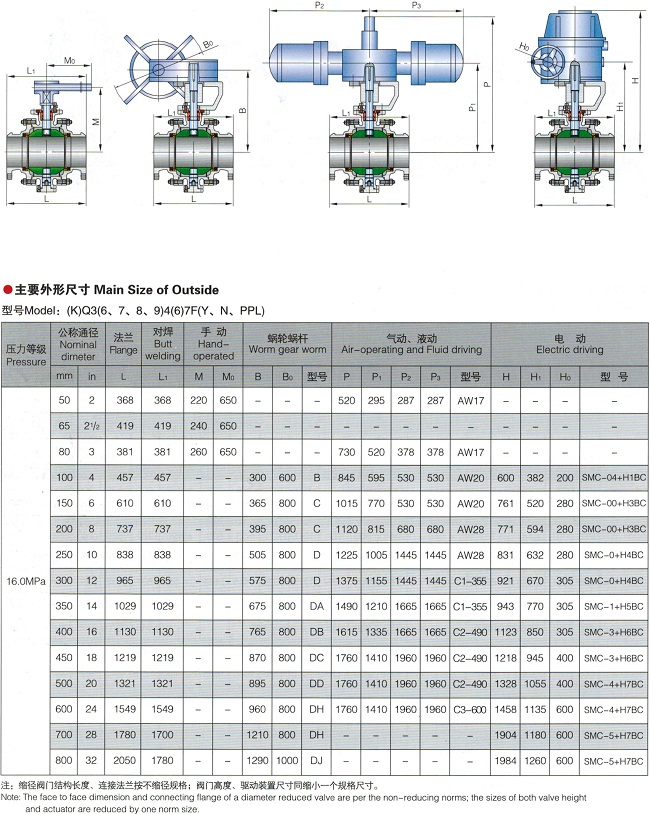

鍛鋼球閥,固定式鍛鋼球閥參數尺寸:
