法蘭低溫球閥,不銹鋼低溫球閥工作原理

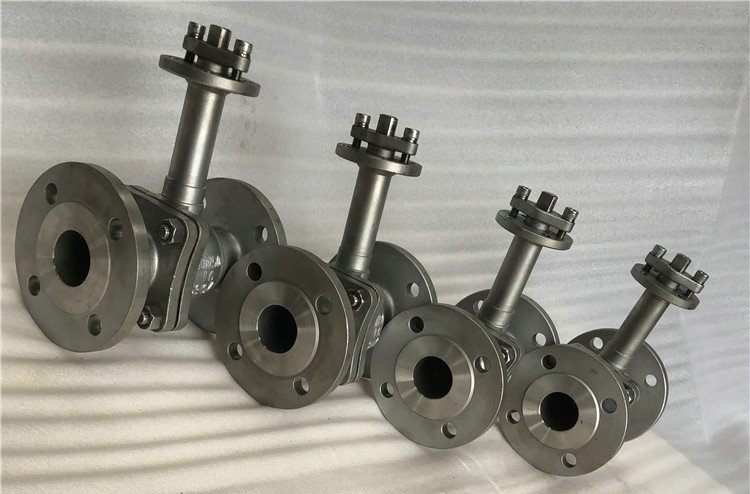

低溫球閥則是可在溫度低于-196℃的工況下使用的球閥,主要用于乙希,液化天然氣等化工裝置上。輸出的液態低溫介質,而且在升溫時要?dú)饣?氣化時,體積膨脹數倍,為了適應自動化控制的需求，往往會根據情況使用加長桿，以避免低溫對驅動機構的影響。如下圖所示，低溫球閥的實際應用。
超低溫球閥已經廣泛使用與,液化天然氣、氮?dú)�、氧氣、空氣、氫、氦、氬、甲烷�?/p>
低溫球閥結構特點：
1、本閥門為全通徑浮動球閥、結構緊湊、造型美觀、流阻系數小。
2、密封面采用氟塑料，密封副材料配對合理，使用壽命長。
3、球體與四氟閥座為緊密封結合，具備零泄漏功能，并能利用其塑性變形自動補償因磨損帶來的誤差，達到密封性能好，使用壽命長的目的。為了保證閥桿處的密封，在閥體上增設了填料函和壓蓋進行密封。
4、可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用戶不同需求。
材料選型
液化天然氣閥門的材料非常重要，材質不合格，會造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。導致液化天然 氣介質泄漏引起爆炸。液化天然氣閥門的過程中，材質是首要關鍵的問題。閥體、閥蓋采用：LCB(-46℃)、 LC3(-101℃)、CF8（304）(-196℃).
低溫處理
我廠對所生產的低溫閥門低溫處理，將粗加工的零件置于冷卻介質中數小時（2-6小時），以釋放應力，確保材料的低溫性能，保證加工尺寸，以防閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。
技術規范
|
設計依據 |
GB |
|
設計標準 |
GB12237-89 |
|
結構長度 |
GB12221-89 |
|
連接法蘭 |
GB/T 9113-2000 JB/T79-94 |
|
試驗和檢驗 |
JB/T 9092-99 |

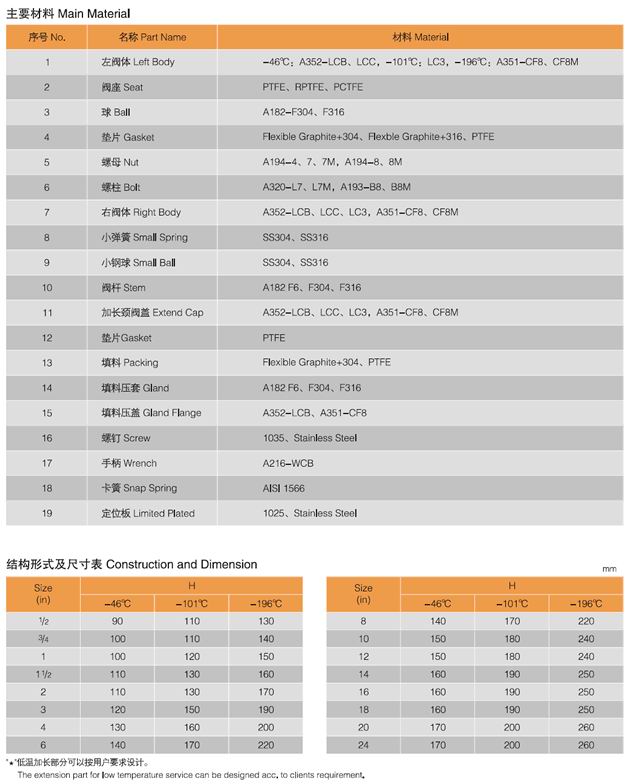

材料及主要參數
|
序號 |
零件名稱 |
AS to ASTM |
SS to ASTM |
|
Type A352 LCB |
Type A352 LC3 |
Type F304(L) |
Type F304(L) |
|
1-2 |
閥體/閥蓋 |
Type A352 LCB |
Type A352 LC3 |
A182 F304(L) |
A182 F304(L) |
|
3 |
等長雙頭螺栓 |
A193L7+鍍鎘 |
A193 3 B8 |
A193 B8 |
A193 B8M |
|
4 |
螺母 |
A193L7+鍍鎘 |
A194 8 |
A194 8 |
A194 8M |
|
5,8 |
密封圈、墊片 |
RTFE+Cu粉/尼龍1010/PPL |
|
6 |
球體 |
A182 F304 |
A182 F304（L） |
A182 F304(L) |
A182 F316(L) |
|
7 |
閥桿 |
A182 F304 |
A182 F304（L） |
A182 F304(L) |
A182 F316(L) |
|
9,10 |
止推片、填料 |
RTFE+Cu粉/尼龍1010/PPL,碳素纖維 |
|
11 |
壓蓋 |
A105N |
A351 CF8 |
|
12 |
定位片 |
A182 F321 |
|
13 |
扁螺母 |
A194 4+鍍鎘 |
A194 8 |
A194 8 |
A194 8 |
|
14 |
手柄 |
A193 L7+鍍鎘 |
A193 B8 |
A193 B8 |
A193 B8 |
|
15 |
圓柱銷 |
Q235A |
|
適用溫度 |
≥-40°C |
≥-101°C |
≥-196°C |

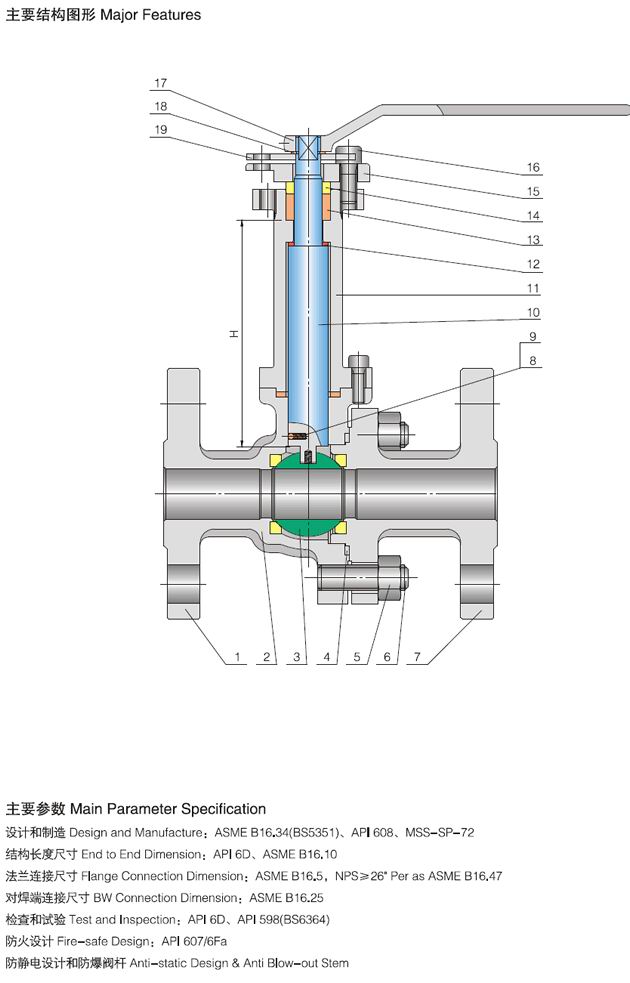

法蘭低溫球閥,不銹鋼低溫球閥尺寸,結構圖:
