電動V型球閥,電動V型調節球閥是采用精度電動執行器及V型球閥組成。由于球芯帶有V型結構，對閥座具有剪切作用。因此電動V型調節球閥適用于造紙、化工、冶金等工業企業中含有纖維或微小固體顆粒的懸濁液介質中對有關工藝參數的控制，特別適用于制漿、造紙經營過程中的紙漿、白水、黑液、白液等懸浮顆粒的流體及濃、濁漿狀流體介質的自動調節。
1、電動V型球閥的V型切口的球芯與金屬閥座之前具有剪切作用，特別適用于含纖維、微小固體顆粒、料漿等介質。
2、電動V型球閥還具有調節并可靠定位能力，流量特性為近似百分比，可調范圍廣。
3、電動V型球閥采用板簧加載的可動閥座結構，閥座與球芯不會產生卡阻或脫離等問題，密封可靠，使用壽命長。
VQ947電動V型調節球閥 (法蘭式) VQ977電動V型調節球閥 (對夾式)
產品特點
1、有彈性負荷壓力輔助密封座閥座與球芯自努至終的緊密接觸。
2、有整體式的閥體結構，不存在產生潛在泄漏的可能。
3、有等百分比特性，有很寬的控制范圍和特別穩定的控制過程，可廣泛用應于多種工藝流程中。
4、閥桿和球芯采用漸開線花鍵連接，當齒廓受載時，齒上有徑向力能起自動定心作用，且各齒受力均勻使之強度高、壽命長。

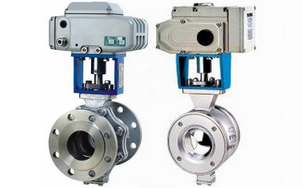

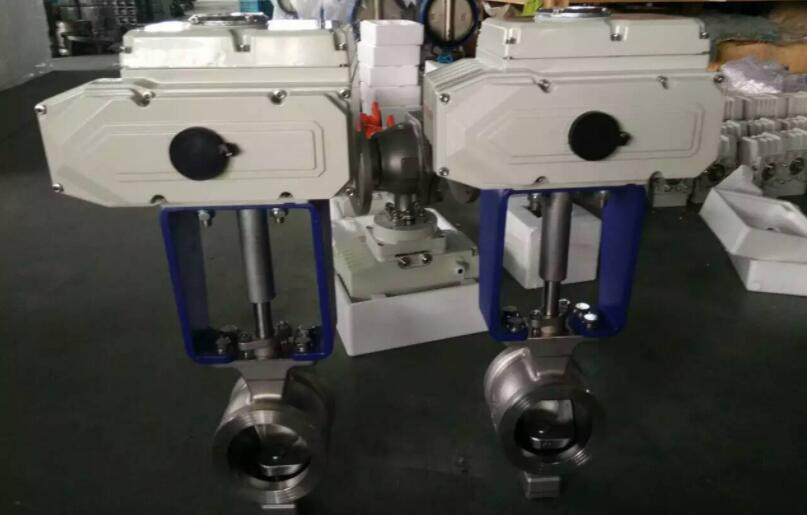

電動V型球閥,電動V型調節球閥實物圖
產品特點
電動V型球閥是球閥的一種，它的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對介質具有力的切斷力，球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的精確調節，它是一種角回轉的調節閥，其密封性能與普通球閥相同，使它同時具備調節和開關兩種功能，與氣動或電動執行器配套，廣泛使用于工業過程自控系統中。
1、閥體整體式結構：對夾式和法蘭式V型球閥閥體都是整體側裝式結構，結構剛性好，不容易引起變形和外泄。
2、上下自潤滑軸承：閥體內裝有上下自潤滑軸承，與閥桿接觸面積大，承載能力高，磨擦系數小，使閥門的扭矩減少。
3、閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球 面鍍硬鉻或噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫；軟密封PTFE閥座或增強PTFE閥座密封性好 耐腐蝕，適應范圍廣。
4、經濟實用性：閥體重量輕，閥桿扭矩小，配用氣動或電動執行器相應規格小，與其它類型的調節閥相比，性價比高。
5，介質適應范圍廣：由于V型開口與閥座之間的剪切作用力，及閥內腔流道的光滑圓整，使介質不易積存于內腔，所以 它除適合液體介質外，更適合于帶纖維及固體顆料介質的系統控制。
6、小流量精確控制：通過對小口徑閥芯特殊V型開口的加工，可實現小Cv值精確控制。
技術規范
|
設計依據 |
GB標準 |
ANSI標準 |
|
設計標準 |
GB/12237 |
ANSIB16.34 |
|
連接法蘭尺寸 |
GB/9113、JB/T79 |
ANSIB16.5 |
|
試驗和檢驗 |
JB/T9002 |
API598 |
閥座參數
|
金屬密封閥座 |
高溫型金屬密封閥座 |
軟閥座 |
|
序號 |
名稱 |
溫度范圍℃ |
序號 |
名稱 |
溫度范圍℃ |
序號 |
名稱 |
溫度范圍℃ |
|
1 |
密封閥蓋 |
-20～160℃
-20～230℃ |
1 |
密封閥蓋 |
-20～425℃ |
1 |
密封閥蓋 |
-20～160℃ |
|
2 |
彈簧 |
2 |
碟簧 |
2 |
彈簧 |
|
3 |
O形圈 |
3 |
壓圈 |
3 |
O形圈 |
|
4 |
閥體 |
4 |
石墨環 |
4 |
閥體 |
|
5 |
密封座 |
5 |
閥座 |
5 |
密封座 |
|
6 |
閥芯 |
6 |
閥體 |
6 |
密封圈(PTFE) |
|
|
7 |
閥芯 |
7 |
閥芯 |

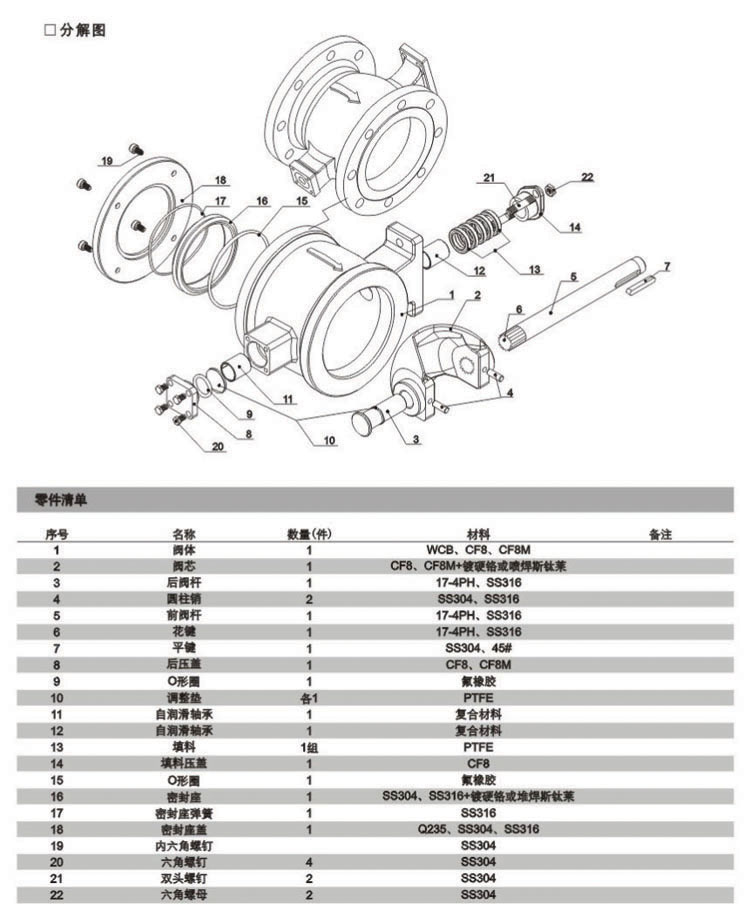

主要零件材質表
|
序號 |
名稱 |
數量(件) |
材料 |
|
1 |
閥體 |
1 |
WCB |
CF8 |
CF8M |
|
2 |
閥芯 |
1 |
CF8表面鍍硬鉻 |
CF8表面鍍硬鉻 |
CF8M表面鍍硬鉻 |
|
3 |
圓柱銷 |
2 |
304 |
304 |
316 |
|
4 |
閥座 |
1 |
304堆焊硬質合金 |
304堆焊硬質合金 |
316 |
|
5 |
彈簧 |
1 |
316 |
316 |
316 |
|
6 |
0型圈 |
1 |
氟橡膠 |
氟橡膠 |
氟橡膠 |
|
7 |
自潤滑軸承 |
|
304+PTFE |
304+PTFE |
316+PTFE |
|
8 |
下閥桿 |
1 |
20Cr13 |
304 |
316 |
|
9 |
O型圈 |
1 |
氟橡膠 |
氟橡膠 |
氟橡膠 |
|
10 |
后壓蓋 |
1 |
WCB |
CF8 |
CF8M |
|
11 |
環墊 |
1 |
PTFE |
PTFE |
PTFE |
|
12 |
調節墊片 |
1 |
PTFE |
PTFE |
PTFE |
|
13 |
平墊片 |
4 |
Q235 |
304 |
304 |
|
14 |
螺栓 |
4 |
25 |
304 |
304 |
|
15 |
雙頭螺柱 |
2 |
25 |
304 |
304 |
|
16 |
自潤滑軸承 |
1 |
304+PTFE |
304+PTFE |
316+PTFE |
|
17 |
平鍵 |
1 |
20Cr13 |
304 |
316 |
|
18 |
下填料 |
1 |
PTFE |
PTFE |
PTFE |
|
19 |
中填料 |
1組 |
PTFE |
PTFE |
PTFE |
|
20 |
上填料 |
1 |
PTFE |
PTFE |
PTFE |
|
21 |
填料壓蓋 |
1 |
WCB |
CF8 |
CF8M |
|
22 |
螺母 |
2 |
35 |
304 |
304 |
|
23 |
上閥桿 |
1 |
20Cr13 |
304 |
316 |
主要技術參數及性能指標
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
額定流量系數Cv |
32 |
43 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
7195 |
11466 |
|
公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
|
強度試驗 |
2.4～9.6MPa |
|
密封試驗 |
1.76～7.0MPa |
|
流量特性 |
近似等百分比、直線特性 |
|
閥板轉角（度） |
0°～至90°（可調） |
|
允許泄漏量等級 |
軟密封：零泄露
硬密封：≤額定Cv×0.001% |
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% |
|
動作時間（S/90度） |
8.5～30 |
36～60 |
|
可調節比 |
250:1 |
300:1 |
|
基本誤差 |
全行程的≤±2% |
|
回差 |
全行程的≤±2% |
|
死區 |
全行程的≤0.8% |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
執行器技術參數
|
執行器類別 | JOX系列執行器參數 | 3610R系列執行器參數 | JHQ系列執行器參數 |
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
|
輸出力矩 |
50N·M～2000N·M |
50N·M～1500N·M |
50N·M～3000N·M |
|
動作范圍 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可選 |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
|
動作時間 |
15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
過載保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|
防護等級 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置測量 |
可選裝開關或電位計 |
比例控制單元 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
AC可逆電機 |
鼠籠式異步電機 |
|
進線接口 |
PE1/2〞進線線鎖 |
2-PF 1/2〞進線線鎖 |
2個 PF 3/4” |
|
殼體材料 |
鋁合金 |
鋼，鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
外涂層 |
干粉，環氧聚酯，防腐功能 |
|
采用的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力的特點 |
|
適用于動作頻繁的調節回路，當接通持續率為25%時 |

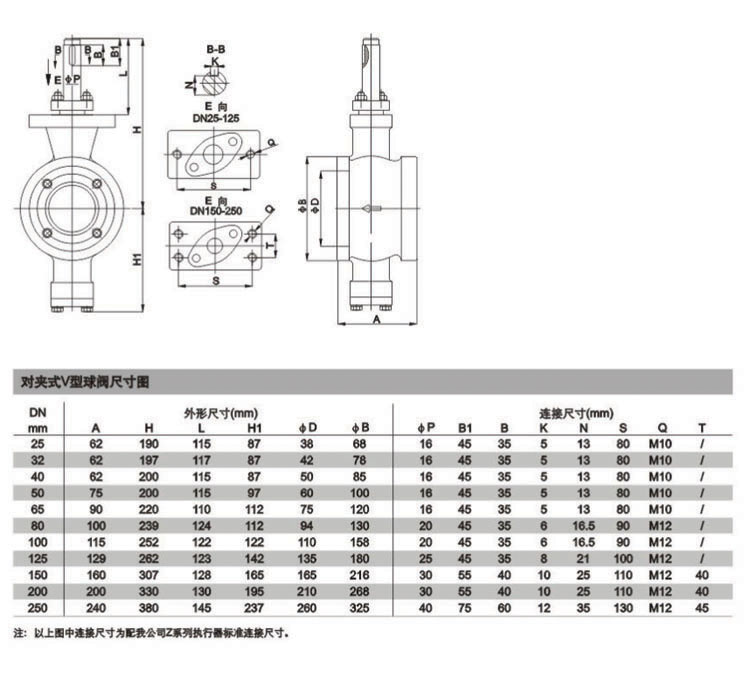

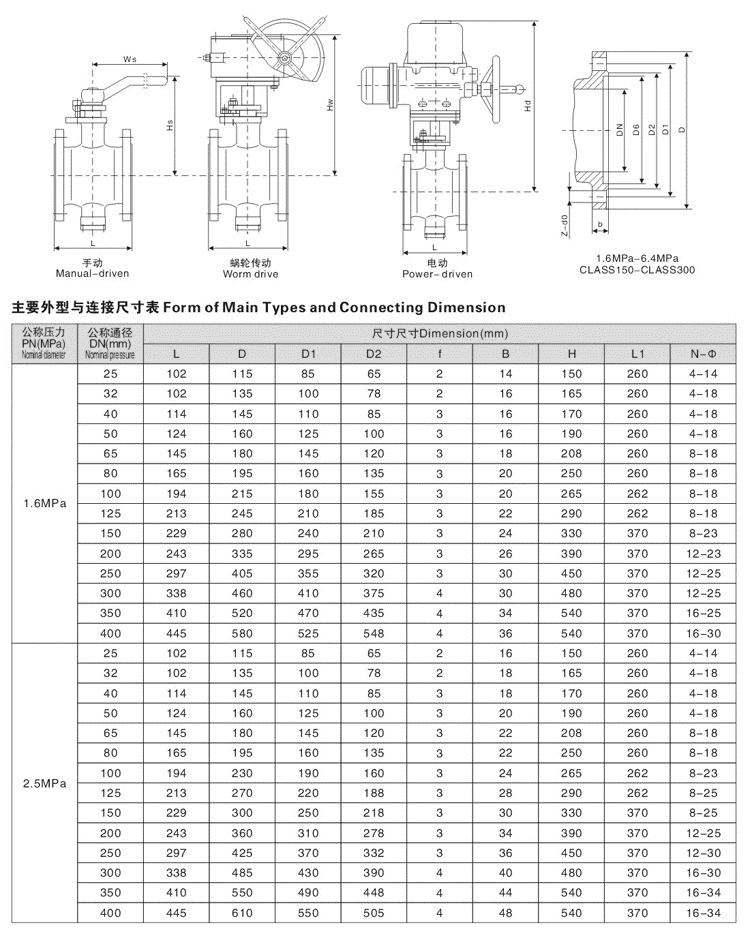

電動V型球閥,電動V型調節球閥參數尺寸結構圖:
