電動高真空球閥,GUD電動真空球閥是以電動驅動裝置驅動閥桿帶動球芯來執行啟閉動作,來達到接通或切斷真空系統管路中的介質流。該閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信號，來實現閥門開、關或調節流量的控制。
真空球閥閥體、閥蓋、閥桿均為不銹鋼材質，密封件為聚四氟乙烯、氟橡膠、PPL材質。閥門為直通式，靠球面密封，所以能用在真空狀態下，也能在低壓狀態下使用。適合用在含有酸、堿類的氣體及液體。產品廣泛應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。
【電動高真空球閥技術參數】
閥門漏率： ≤1.3×10-4Pa.L/S.
真空閥門適用溫度：-30～+150℃、-30～+150℃(PPL密封)
關閉時間：≤30S
適用范圍：酸、堿類的氣體及液體
真空閥門連接型式：對夾式
使用壓力范圍(MPa)：PN1.0-6.4MPa
真空閥門活套法蘭：(GB6070、JB919) 0.6×106～1.3×10-4
焊接法蘭(GB6070、JB919)：1.6×106～1.3×10-4
快卸法蘭(GB4982)：0.1×106～1.3×10-4
真空閥門螺紋連接 Threaded Connection：1.6×106～1.3×10-4
產品說明
GUD電動高真空球閥是以電動裝置驅動閥桿與球芯來執行啟閉動作，達到接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。
主要零件材料
閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。

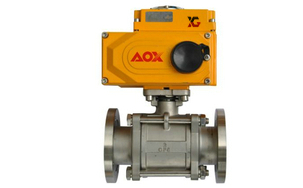

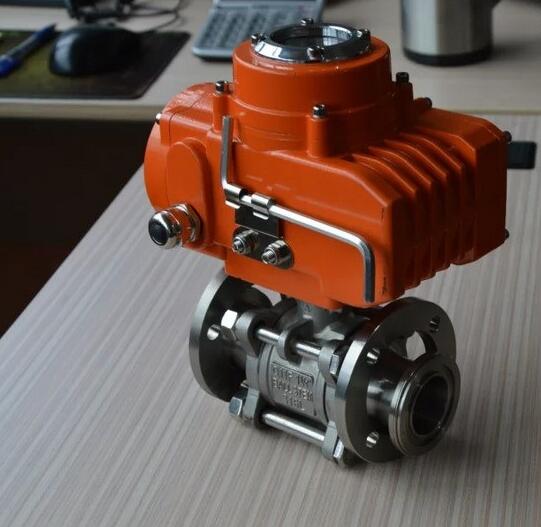

電動高真空球閥實物圖
螺紋連接的外形及連接尺寸 (JB919)
|
Model型號 |
DN |
G |
H |
E |
L |
|
GUD-10(G) |
10 |
1/4" |
153 |
157 |
68 |
|
GUD-16(G) |
16 |
1/2" |
172 |
157 |
72 |
|
GUD-20(G) |
20 |
3/4" |
178 |
157 |
82 |
|
GUD-25(G) |
25 |
1" |
187 |
157 |
90 |
|
GUD-32(G) |
32 |
1-1/4" |
206 |
157 |
112 |
|
GUD-40(G) |
40 |
1-1/2" |
212 |
157 |
120 |
|
GUD-50(G) |
50 |
2" |
265 |
157 |
145 |
|
GUD-63(G) |
63 |
2-1/2" |
305 |
207 |
185 |
|
GUD-80(G) |
80 |
3" |
330 |
207 |
210 |
|
GUD-100(G) |
100 |
4" |
350 |
207 |
268 |
活套法蘭連接的外形及連接尺寸 (GB6070)
Model
型號 |
DN |
D |
Do |
H |
E |
L |
n-φc |
|
GUD-10(F) |
10 |
55 |
40 |
153 |
157 |
84 |
4-φ6.6 |
|
GUD-16(F) |
16 |
60 |
45 |
172 |
157 |
84 |
4-φ6.6 |
|
GUD-25(F) |
25 |
70 |
55 |
187 |
157 |
114 |
4-φ6.6 |
|
GUD-32(F) |
32 |
90 |
70 |
206 |
157 |
140 |
4-φ9 |
|
GUD-40(F) |
40 |
100 |
80 |
212 |
157 |
160 |
4-φ9 |
|
GUD-50(F) |
50 |
110 |
90 |
265 |
157 |
170 |
4-φ9 |
|
GUD-63(F) |
63 |
130 |
110 |
305 |
207 |
195 |
4-φ9 |
|
GUD-80(F) |
80 |
145 |
125 |
330 |
207 |
203 |
8-φ9 |
|
GUD-100(F) |
100 |
165 |
145 |
350 |
207 |
280 |
8-φ9 |
快卸法蘭連接的外形及連接尺寸 (GB4982)
Model
型號 |
DN |
D1 |
D |
H |
E |
L |
|
GUD-10(KF) |
10 |
12.2 |
30 |
153 |
157 |
84 |
|
GUD-16(KF) |
16 |
17.2 |
30 |
172 |
157 |
84 |
|
GUD-25(KF) |
25 |
26.2 |
40 |
187 |
157 |
114 |
|
GUD-32(KF) |
32 |
34.2 |
55 |
206 |
157 |
140 |
|
GUD-40(KF) |
40 |
41.2 |
55 |
212 |
157 |
160 |
|
GUD-50(KF) |
50 |
52.2 |
75 |
265 |
157 |
170 |

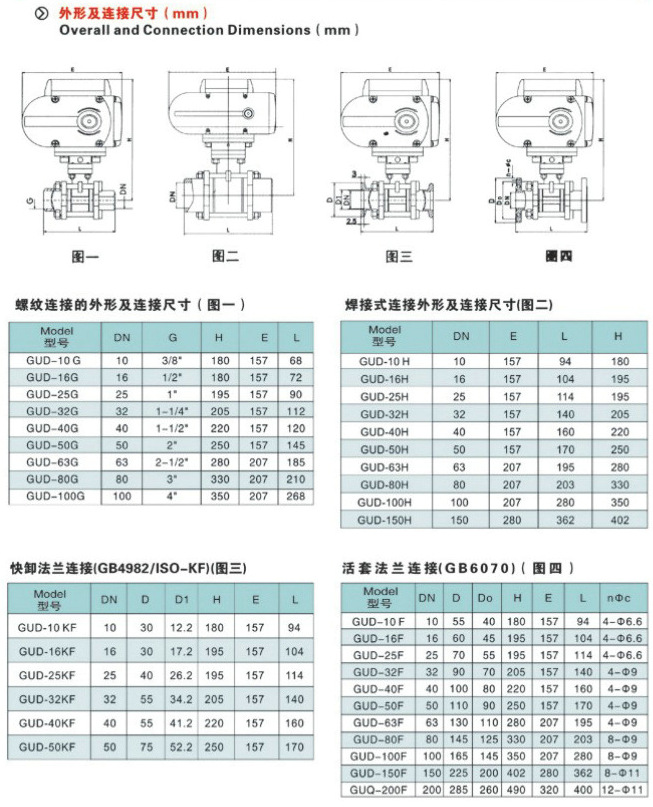

電動高真空球閥,GUD電動真空球閥尺寸圖:
