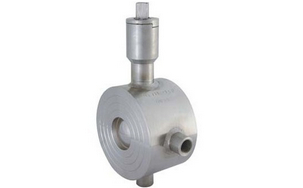

對夾式保溫球閥，BQ71F保溫球閥主要型號：手動（BQ71F）氣動（BQ671F）電動（BQ971F）BQ71F對夾式保溫球閥主要應用于化工、石油、制藥、冶金等行業的系統管路中，主要作用是輸送在常溫狀態下會凝固、易結晶的介質。具有結構緊湊、體積小、重量輕、密封性能好、啟閉靈活、安裝方便等特點。
對夾式保溫球閥，BQ71F保溫球閥主要技術參數：
公稱通徑：國標DN15-100mm（美標1/2”-4”）
公稱壓力：國標PN1.0-2.5MPa（美標CLASS：150Lb）（日標JIS：10K）
主要零部件材料明細表：
主要零件材料 |
閥體 |
WCB |
ZGlCr18Ni9Ti |
CF8（304） |
CF8（304L） |
ZG1Cr18Ni12Mo2Ti |
CF8M（316） |
CF8M（316L） |
球體、閥桿 |
2Crl3 |
lCr18Ni9Ti |
0Cr18Ni9（304） |
0Cr18Ni9（304L） |
1Cr18Ni2Mo2（316） |
0Cr17Ni2Mo2（316） |
0Cr17Ni2Mo2（316L） |
密封圈 |
聚四氟乙烯 對位聚苯 |
填料、墊圈 |
V型聚四氟乙烯 柔性石墨環 聚四氟乙烯片 柔性石墨復合墊 |
適用工況 |
適用介質 |
重油、膠類等 |
硝酸腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕性介質 |
尿素等腐蝕性介質 |
適用溫度 |
-28-300℃ |
配管法蘭 |
JB79-59、GB9113、SH3406 ANSI B16.5 JIS B2212 |
主要技術參數：
公稱壓力或壓力級 |
產品型號 |
PN1.0MPa |
BQ71F-10C |
BQ71F-10P |
BQ71F-10P8 |
BQ71F-10P3 |
BQ71F-10R |
BQ71F-10R8 |
BQ71F-10R3 |
PN1.6MPa |
BQ71F-16C |
BQ71F-16P |
BQ71F-16P8 |
BQ71F-16P3 |
BQ71F-16R |
BQ71F-16R8 |
BQ71F-16R3 |
PN2.5MPa |
BQ71F-25 |
BQ71F-25P |
BQ71F-25P8 |
BQ71F-25P3 |
BQ71F-25R |
BQ71F-16R8 |
BQ71F-25R3 |
CLASS150 |
BQ71F-150（LB）C |
BQ71F-150（LB）P |
BQ71F-150（LB）P8 |
BQ71F-150（LB）P3 |
BQ71F-150（LB）R |
BQ71F-150（LB）R8 |
BQ71F-150（LB）R3 |
10K |
BQ71F-10（K）C |
BQ71F-10（K）P |
BQ71F-10（K）P8 |
BQ71F-10（K）P3 |
BQ71F-10（K）R |
BQ71F-10（K）R8 |
BQ71F-10（K）R3 |
主要外形及連接尺寸：
公稱通徑（DN） |
產品型號 |
|
L |
D |
W |
H |
3-G |
（mm） |
（in） |
1.0MPa |
1.6MPa |
2.5MPa |
150Lb |
10k |
手動 |
手動 |
|
15 |
1/2” |
40 |
53 |
53 |
53 |
47 |
58 |
130 |
80 |
3/8 |
20 |
3/4” |
45 |
63 |
63 |
63 |
57 |
63 |
170 |
80 |
3/8 |
25 |
1” |
50 |
73 |
73 |
73 |
66 |
74 |
170 |
100 |
3/8 |
32 |
1 1/4” |
60 |
84 |
84 |
84 |
75 |
84 |
200 |
110 |
1/2 |
40 |
1 1/2” |
70 |
94 |
94 |
94 |
85 |
89 |
250 |
120 |
1/2 |
50 |
2” |
80 |
109 |
109 |
109 |
103 |
104 |
250 |
130 |
1/2 |
65 |
2 1/2” |
110 |
129 |
129 |
129 |
122 |
124 |
350 |
140 |
1/2 |
80 |
3” |
120 |
144 |
144 |
144 |
135 |
134 |
350 |
150 |
1/2 |
100 |
4” |
140 |
164 |
164 |
170 |
173 |
159 |
420 |
180 |
1/2 |
主要零件材料
|
序號NO |
零件名稱 |
材質 |
|
1 |
閥體 |
不銹鋼CF8M/CF8 |
碳鋼WCB |
|
2 |
球 |
不銹鋼316/304 |
不銹鋼SS304 |
|
3 |
密封墊 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
4 |
閥桿 |
不銹鋼316/304 |
不銹鋼SS304 |
|
5 |
填料 |
不銹鋼P(yáng)TFE |
聚四氟乙烯PTFE |
|
6 |
定位鎖 |
不銹鋼304 |
不銹鋼SS304 |
|
7 |
手柄 |
不銹鋼304 |
不銹鋼SS304 |
|
8 |
閥桿螺母 |
不銹鋼304 |
不銹鋼SS304 |
|
9 |
填料壓蓋 |
不銹鋼304 |
不銹鋼SS304 |
|
10 |
手柄套 |
塑料Plastic |
塑料Plastic |
|
11 |
密封瓶帽 |
不銹鋼316/304 |
不銹鋼SS304 |
|
12 |
墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |

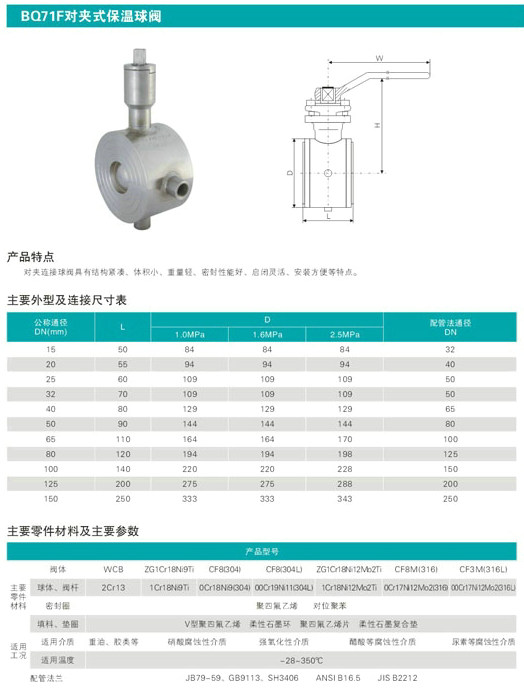

對夾式保溫球閥，BQ71F保溫球閥尺寸圖:
