焊接式高壓球閥Q21N-320P壓力可用于500bar。主要適用于各種系統的管路上，切斷或接通管路介質。適用介質：壓縮天然氣CNG、水、蒸汽、油品等非腐蝕性介質。焊接式高壓球閥與其他閥門產品相比的特點是高壓，特有自密封設計，壓力高密封可靠。由于性能技術特性、工況的使產品特點。
二、焊接式高壓球閥產品特征：
1、主體采用高壓沖擊鍛打，殼體強化處理，
2、主要針對加氣站，使用介質為水,天然氣或液壓油路產品。
3、密封性能好，可耐高壓，耐高溫，耐腐蝕，抗氧化，質量可靠，使用壽命長。
三、焊接式高壓球閥規格參數：
系列型號:Q61N
通徑尺寸:1/4-2”;
公稱壓力:PN250～PN500Bar;
連接方式:焊接;
閥體材料:碳鋼、不銹鋼;
工作溫度:-20～＋100℃ ～＋350℃
設計標準（美標）
設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5,ASME B16.25；
檢驗和測試按照: API598；
防火設計按照：API607；
計標標準（國標）
設計和制造標準按照: GB12237—1989通用閥門 法蘭和對焊連接鋼制球閥
結構長度按照: GB12221；
連接端尺寸按照：JB/T79,GB9113,HG20592；
檢驗和測試按照: JB/T 9092、GB/T13927-1992 通用閥門 壓力試驗

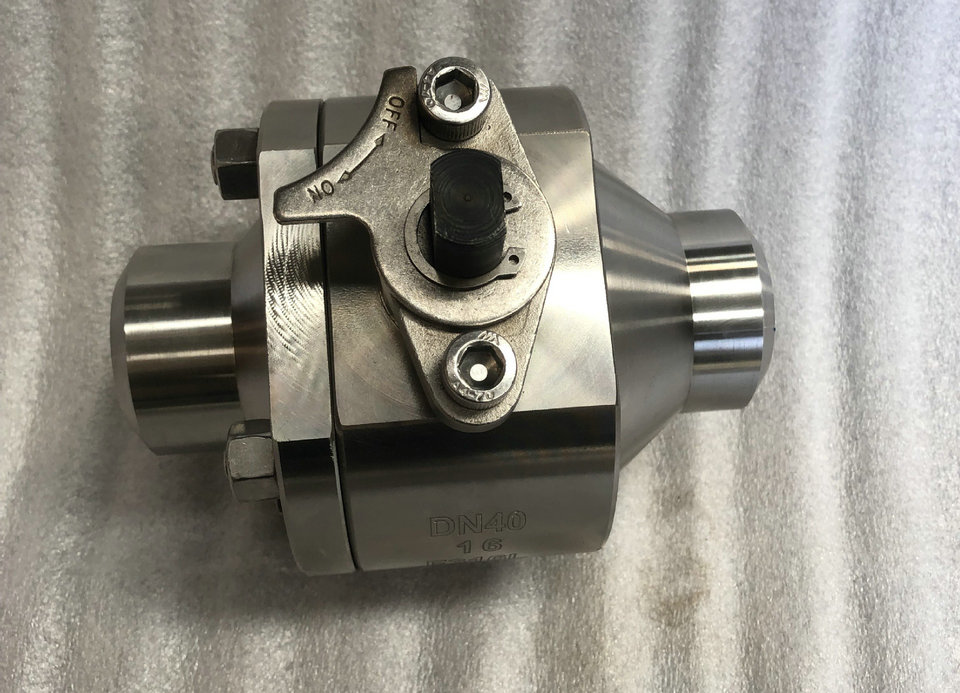

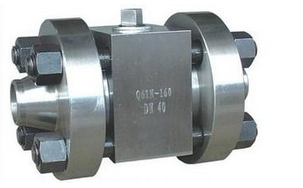

焊接球閥圖片
主要零件材料
|
零件名稱 |
材料 |
|
GB |
ASTM |
|
彈簧 |
60SizMnl |
AISI9260 |
|
閥座 |
25 |
A105 |
|
密封圈 |
PTFE |
PTFE |
|
O型圈 |
NBR |
NBR |
|
螺釘 |
35CrMo |
A193-B7 |
|
墊片 |
PTFE柔性石墨 |
|
下閥桿 |
2Cr13 |
A276-410 |
|
墊片 |
PTFE柔性石墨 |
|
底蓋 |
25 |
A105 |
|
閥體、端 |
25 |
A105 |
|
墊片 |
PTFE柔性石墨 |
|
O型圈 |
NBR |
NBR |
|
球體 |
A105+HCr |
|
滑動軸承 |
|
PTFE |
|
閥桿 |
2Cr13 |
A276-410 |
|
注脂閥 |
組件 |
|
墊片 |
PTFE+不銹鋼 |
PTFE+304 |
|
填料箱 |
25 |
A105 |
|
壓蓋 |
25 |
A105 |
|
O型圈 |
NBR |
NBR |
|
支架 |
Q235A |
碳鋼 |
|
鍵 |
45 |
AISI C 1045 |
|
連接套 |
45 |
AISI C 1045 |
|
驅動裝置 |
組件(電動或氣動裝置) |
主要性能規范
|
型號 |
Q41N/Y-160 |
Q41N/Y-320 |
Q61N/Y-160 |
Q61N/Y-320 |
|
公稱壓力 PN（MPa） |
16.0 |
32.0 |
16.0 |
32.0 |
試驗壓力
（Mpa） |
殼體 |
24.0 |
48.0 |
24.0 |
48.0 |
|
密封（液） |
17.6 |
35.2 |
17.6 |
35.2 |
|
密封（氣） |
0.6 |
|
適用溫度 |
-40～80 |
|
適用介質 |
水、油品、氦、氫、氨等 |

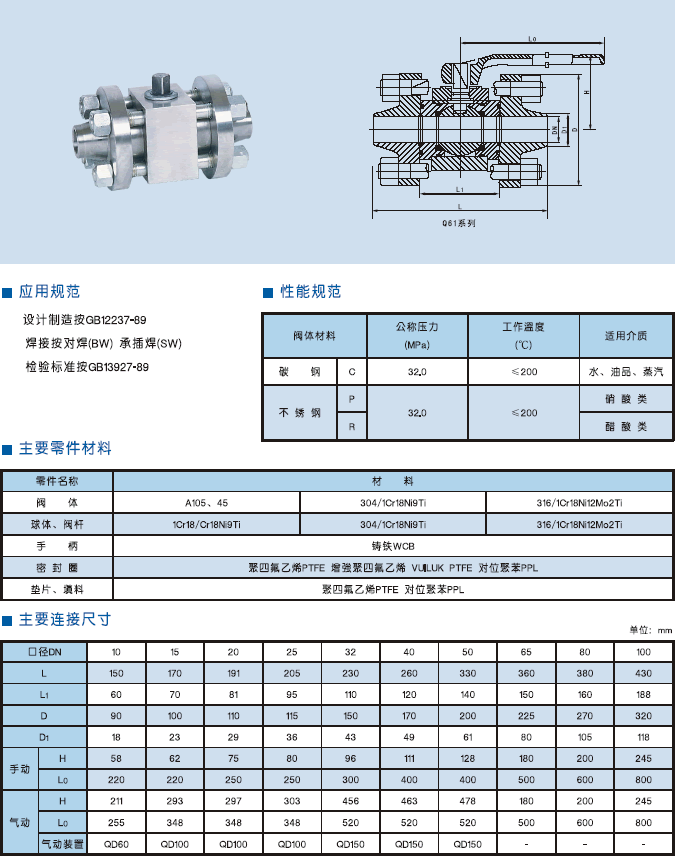

焊接球閥,高壓焊接式球閥尺寸圖:
