氣動三片式法蘭球閥,氣動三片式高平臺球閥,實現了遠程智能控制。執行器有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門氣動執行器采用拔叉式傳動，結構合理，輸出扭矩，有雙作用式和單作用式。
執行器型號
GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力
0.4～0.7MPa
氣源接口
G1/4"、G1/8"、G3/8"、G1/2"
環境溫度
-20～+90℃
作用形式
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
1、齒輪式雙活塞，輸出力扭矩，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
☆切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
☆氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

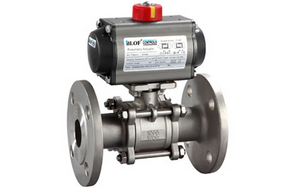

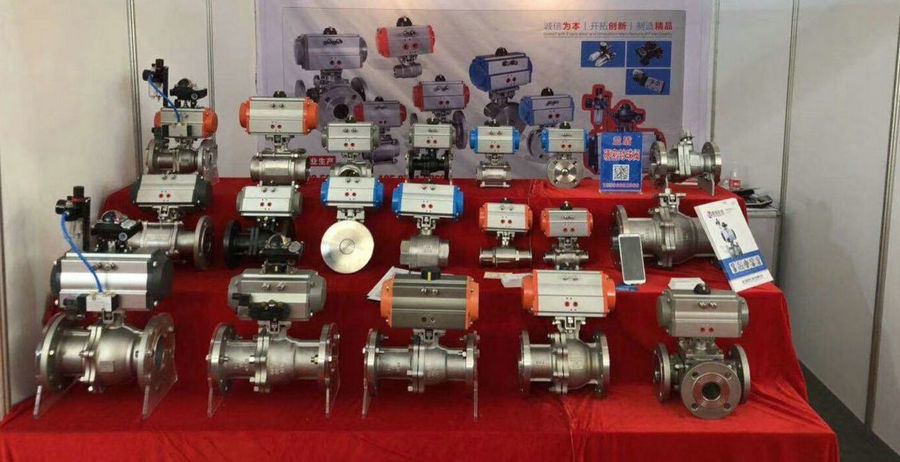

實物圖
氣動三片式法蘭球閥,氣動三片式高平臺球閥主要零件材料
序號NO | 零件名稱 | 材質 |
不銹鋼 | 碳鋼 |
1 | 螺栓 | 不銹鋼SS304 | 碳鋼 |
2 | 彈簧墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
3 | 螺母 | 不銹鋼SS304 | 碳鋼 |
4 | 閥蓋 | 不銹鋼CF8/CF8M | 碳鋼WCB |
5 | 閥體 | 不銹鋼CF8/CF8M | 碳鋼WCB |
6 | 球 | 不銹鋼CF8 | 不銹鋼CF8 |
7 | 密封圈 | PTFE | PTFE |
8 | 閥桿 | 不銹鋼SS316 | 不銹鋼SS304 |
9 | 填料 | PTFE | PTFE |
10 | 壓緊螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
11 | 彈簧墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
12 | 螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
13 | 手柄 | 不銹鋼SS304 | 不銹鋼SS304 |

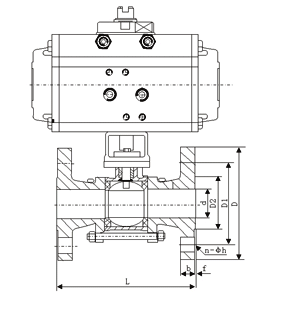

外形結構圖：
主要尺寸
SIZE | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 2 1/2″ | 3″ | 4″ |
d | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 76 | 100 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 |
b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 |
f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
H | 75 | 95 | 90 | 110 | 130 | 140 | 140 | 180 | 250 |
W | 130 | 140 | 140 | 170 | 200 | 220 | 220 | 350 | 550 |
n-do | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 |
